Sähkökaapeleita käsiteltäessä oikean kaapelityypin valinta on välttämätöntä turvallisuuden, tehokkuuden ja alan standardien noudattamisen kannalta. Yksi yleisimmin käytetyistä lankatyypeistä sekä asuin- että kaupallisissa sovelluksissa on THHN-lanka. Korkeasta lämmönkestävyydestään, kestävyydestään ja monipuolisuudestaan tunnettua THHN-johtoa käytetään monenlaisissa sähköasennuksissa. Yleinen kysymys kuitenkin on, onko THHN-lanka aina kuparista vai voidaanko se valmistaa myös muista materiaaleista.
Tässä artikkelissa tutkimme THHN-langan materiaalikoostumusta keskittyen siihen, onko se yksinomaan kuparia vai voidaanko käyttää muita metalleja. Keskustelemme myös kuparista valmistetun THHN-langan eduista, sovelluksista ja erityisominaisuuksista verrattuna muihin materiaaleihin, kuten alumiiniin. Lopuksi käsittelemme THHN-langan eri käyttötarkoituksia, mukaan lukien 6 THHN-kokoa, ja annamme näkemyksiä sopivan johdon valitsemiseen erilaisiin sähkötehtäviin.
1. Mikä on THHN Wire?
Ennen kuin sukeltaa THHN-langan valmistukseen käytettyihin materiaaleihin, on tärkeää ymmärtää, mitä THHN tarkoittaa ja tämän tyyppisen langan ominaisuuksia. THHN tulee sanoista Thermoplastic High Heatproof Nylon-pinnoitettu lanka. Se on suosittu sähköjohtotyyppi, jota käytetään yleisesti erilaisissa sähköasennuksissa, erityisesti kuivissa ympäristöissä.
THHN-langan tärkeimmät ominaisuudet:
Lämmönkestävyys: THHN-lanka kestää jopa 90 asteen (194 asteen F) lämpötiloja kuivissa olosuhteissa, joten se sopii käytettäväksi ympäristöissä, joissa korkeat lämpötilat ovat huolestuttavia.
Nylon pinnoite: Lanka on päällystetty nailonilla, joka suojaa hankausta, kemikaaleja ja kosteutta vastaan.
Jännitteen luokitus: Tyypillisesti THHN-johto on mitoitettu 600 voltille, mikä tekee siitä sopivan useimpiin asuin-, kaupallisiin ja teollisiin sovelluksiin.
Johtimen materiaali: THHN-langan sisällä oleva johdin voi olla joko kuparia tai alumiinia, mikä vaikuttaa merkittävästi langan hintaan, suorituskykyyn ja soveltuvuuteen tiettyihin sovelluksiin.
Sovellukset: THHN-johtoa käytetään usein putkijärjestelmissä ja se soveltuu sellaisiin sovelluksiin kuin sähkönjakelu, valaistuspiirit ja ohjausjärjestelmät.
2. Onko THHN-lanka valmistettu vain kuparista?
Yksinkertainen vastaus kysymykseen, onko THHN-lanka vain kuparia, on ei. Vaikka THHN-lanka valmistetaan yleisimmin kuparijohtimilla, alumiini on myös yleisesti käytetty materiaali THHN-langassa tietyissä sovelluksissa. Molemmilla materiaaleilla on selkeät edut ja haitat riippuen sähköasennuksen erityisvaatimuksista.
Kupari THHN-langassa:
Kupari on pitkään ollut suosituin sähköjohtojen materiaali sen erinomaisen johtavuuden ja joustavuuden vuoksi. Kuparilangat tarjoavat erinomaisen suorituskyvyn virransiirtokapasiteetin suhteen, minkä vuoksi niitä käytetään usein asuin- ja kaupallisissa sähköjärjestelmissä, jotka vaativat luotettavan ja tehokkaan virranjakelun.
THHN-langan kuparin edut:
Korkea sähkönjohtavuus: Kuparilla on korkein sähkönjohtavuus kaikista metalleista hopeaa lukuun ottamatta, mikä tarkoittaa, että se siirtää sähköä tehokkaammin kuin muut metallit.
Kestävyys: Kupari kestää korroosiota ja hajoaa vähemmän ajan myötä, mikä tekee siitä ihanteellisen materiaalin pitkäaikaisiin sähköjärjestelmiin.
Joustavuus: Kupari on suhteellisen joustava materiaali, mikä tekee THHN-kuparilangasta helpompi käsitellä, asentaa ja ohjata erityisesti ahtaissa tiloissa.
Pienempi jännitehäviö: Kuparilangat kokevat vähemmän jännitehäviöitä pitkillä etäisyyksillä, mikä tekee niistä tehokkaampia pidemmillä sähköajoilla.
THHN-langan kuparin haitat:
Maksaa: Kupari on kalliimpaa kuin alumiini, mikä voi tehdä THHN-kuparilangasta edullisemman vaihtoehdon suurempiin asennuksiin. Tämä voi olla merkittävä tekijä urakoitsijoille ja talonomistajille budjetilla.
Paino: Kupari on raskaampaa kuin alumiini, mikä voi tehdä THHN-kuparilangasta vähemmän kätevää joissakin asennuksissa, etenkin kun paino on huolenaihe, kuten korkeissa rakennuksissa tai suurissa teollisuusprojekteissa.
Alumiini THHN-langassa:
Alumiini on toinen materiaali, joka on THHN-langassa. Vaikka alumiinilanka on vähemmän johtava kuin kuparilanka, se tarjoaa useita etuja, jotka tekevät siitä suositun valinnan tietyissä skenaarioissa. Alumiinijohtimia käytetään usein suuremmissa THHN-johtimissa, kuten 6 THHN ja sitä suuremmissa, erityisesti raskaissa teollisuussovelluksissa tai suurjännitesiirtolinjoissa. voidaan käyttää johtimena
THHN-langan alumiinin edut:
Pienemmät kustannukset: Alumiini on paljon halvempaa kuin kupari, joten alumiinipohjainen THHN-lanka on kustannustehokkaampi vaihtoehto suuriin asennuksiin.
Kevyt: Alumiini on paljon kevyempää kuin kupari, mikä helpottaa käsittelyä ja asennusta. Tämä voi olla erityisen hyödyllistä, kun työskentelet suurissa kaupallisissa tai teollisissa tiloissa, joissa paino on huolenaihe.
Riittävä johtavuus tiettyihin sovelluksiin: Vaikka alumiini on vähemmän johtavaa kuin kupari, sitä voidaan silti käyttää tehokkaasti tietyissä sähköasennuksissa, erityisesti suuremmissa mittareissa, joissa kapasiteetti ei ole rajoittava tekijä.
THHN-langan alumiinin haitat:
Alempi johtavuus: Alumiinilangalla on alhaisempi sähkönjohtavuus kuin kuparilla, mikä tarkoittaa, että se voi vaatia suurempia lankamittareita kuljettaakseen saman määrän virtaa. Tämä voi johtaa korkeampiin paino- ja materiaalikustannuksiin, jos tarvitaan suuritehoista sähköjärjestelmää.
Alttius korroosiolle: Alumiini on alttiimpi korroosiolle kuin kupari, erityisesti kosteissa tai kosteissa ympäristöissä. Tämä voi mahdollisesti vaikuttaa alumiinisen THHN-langan pitkäikäisyyteen ja suorituskykyyn, jos sitä ei huolleta kunnolla.
3. Milloin käyttää kuparia vs. alumiinia THHN-langassa
Päätös siitä, käytetäänkö THHN-langassa kuparia vai alumiinia, riippuu useista tekijöistä, mukaan lukien kustannukset, erityiset sähkökuormitusvaatimukset ja asennusympäristö. Tässä on joitain tärkeitä näkökohtia valittaessa kuparin ja alumiinin välilläTHHN johto:
Milloin käyttää kupari-THHN-johtoa:
Asuin johdotus: Kuparinen THHN-johto on ihanteellinen useimpiin asuinrakennusten johdotustarpeisiin, mukaan lukien pistorasioita, valaistuspiirejä ja laitteita varten. Sen erinomainen johtavuus ja kestävyys takaavat luotettavan suorituskyvyn ajan mittaan.
Suuren kapasiteetin piirit: Kun johdotusjärjestelmät vaativat suurempaa sähkökapasiteettia tai joissa jännitehäviö on minimoitava, kupari-THHN-lanka on usein parempi valinta.
Missä joustavuus on tärkeää: Kuparinen THHN-lanka on joustavampaa kuin alumiini, mikä voi olla erityisen hyödyllistä, kun johtoa viedään ahtaissa tiloissa tai kun tarvitaan taivutusta.
Pitkäaikainen luotettavuus: Alueilla, joilla pitkäaikainen luotettavuus ja kestävyys ympäristötekijöille (kuten korroosiolle) ovat kriittisiä, kupari-THHN-lanka on usein paras vaihtoehto.
Milloin käyttää THHN-alumiinilankaa:
Teolliset ja kaupalliset sovellukset: Alumiini-THHN-lankaa käytetään usein teollisissa ja kaupallisissa sovelluksissa, joissa lanka on pidempi ja kokonaiskustannukset on minimoitava. Sen kevyempi paino ja kustannustehokkuus tekevät siitä sopivan suuriin asennuksiin.
Korkeajännitesiirto: Korkeajännitteisissä siirtolinjoissa käytetään usein alumiinilankaa, koska se pystyy kuljettamaan suurempaa virtaa samalla kun se on kevyempi kuin kupari.
Raskaat sovellukset: Tietyissä tapauksissa, joissa kapasiteetti ei ole huolenaihe, alumiininen THHN-lanka voi tarjota edullisen ratkaisun suuriin sähkönjakelujärjestelmiin.
4. Kokovaihtoehdot: THHN lanka ja 6 THHN
Myös langan koolla on merkittävä rooli sen soveltamisessa. Kun keskustelet THHN-langasta, törmäät usein erilaisiin mittareihin tai AWG-arvoihin (American Wire Gauge). Esimerkiksi 6 THHN -johto tarkoittaa 6 AWG THHN -johtoa, jota käytetään tyypillisesti suurempiin tehovaatimuksiin. Johdinmateriaali, olipa kyseessä kupari tai alumiini, vaikuttaa langan suorituskykyyn ja kapasiteettiin tällä kokoalueella.

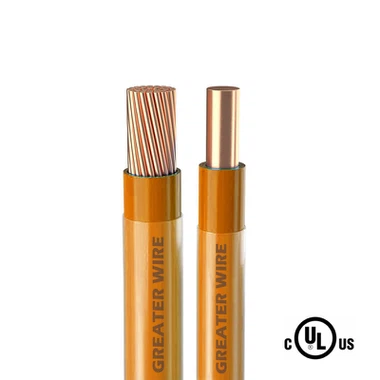

6 THHN Wire (6 AWG) Ominaisuudet:
Ampacity: 6 THHN langan virransiirtokapasiteetti on tyypillisesti noin 55-65 ampeeria asennusolosuhteista, johdinmateriaalista ja ympäristön lämpötilasta riippuen.
Yleiset käyttötavat: 6 THHN-johtoa käytetään usein kotitalouksien sisäänkäyntiin, katkaisimiin ja suurtehopiireihin kaupallisissa ja teollisissa sovelluksissa. Se soveltuu keskisuurille ja suurille laitteille, virranjakelulle ja raskaille laitteille.
Sekä kupari- että alumiinijohtimia on saatavana tässä koossa, ja alumiini on edullisempi vaihtoehto suuriin asennuksiin.
