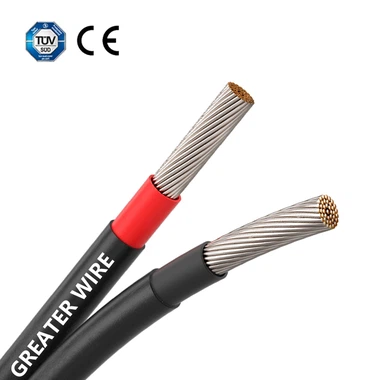

Aurinkokaapeleiden asennuslaatu on kriittinen tekijä, joka määrittää aurinkosähköjärjestelmän (PV) yleisen suorituskyvyn, tehokkuuden ja pitkäikäisyyden.Aurinkojohdotovat vastuussa aurinkopaneelien tuottaman sähköenergian lähettämisestä inverttereille, paristoille ja muille aurinkoenergiajärjestelmän komponenteille. Aurinkokaapeleiden huono asennus voi johtaa merkittäviin ongelmiin, kuten virranhäviöihin, järjestelmän viat, sähkövaarat ja jopa tulipalot.
Tässä artikkelissa keskustellaan olennaisista vaiheista aurinkokaapeleiden asennuslaadun tarkistamiseksi alkuperäisestä tarkastuksesta meneillään olevaan ylläpitoon. Näitä ohjeita noudattamalla järjestelmän omistajat ja asentajat voivat varmistaa, että aurinkokaapelit on asennettu, suojattu ja suoritetaan optimaalisesti.
1. Asianmukaisen asennuksen merkitys
Aurinkojohtojen oikea asennus on välttämätöntä sen varmistamiseksi, että aurinkoenergiajärjestelmä toimii turvallisesti ja tehokkaasti elinaikanaan. Väärä asennus voi johtaa useisiin ongelmiin:
Jännitepisara: Väärin kokoiset tai huonosti reititetyt kaapelit voivat johtaa jännitteen pudotukseen vähentäen järjestelmän tehokkuutta.
Lämmönkeruu: Ylikuormitetut tai väärin asennetut kaapelit voivat ylikuumentua lisäämällä tulipalojen tai komponenttivirheen riskiä.
Mekaaniset vauriot: Kaapelit, joita ei ole asennettu suojaaviin johdoihin tai joita ei ole kiinnitetty turvallisesti, voivat kärsiä kulumisesta, mikä johtaa potentiaalisiin oikosulkuihin.
Korroosio: Aurinkokaapelit rannikkoalueilla tai altistuneet kosteudelle voivat syövyttää ajan myötä, jos niitä ei ole suojattu oikein.
Turvallisuusriskit: Virheelliset yhteydet, paljaat johtimet tai viallinen eristys voi johtaa sähkövaaroihin, mukaan lukien sähköisku tai tulipalo.
Varmistamalla aurinkokaapelin asennuksen laatu, nämä riskit voidaan minimoida, mikä johtaa turvallisempaan ja luotettavampaan aurinkoenergiajärjestelmään.
2. Avainvaiheet tarkistaaksesi asennuksen laadunAurinkokaapelit
Alla on asennusprosessin kriittiset näkökohdat, jotka olisi tarkistettava aurinkokaapeleiden laadun ja eheyden varmistamiseksi.
2.1 Visuaalinen tarkastus
Ensimmäinen vaihe aurinkokaapeleiden asennuslaadun arvioinnissa on perusteellinen visuaalinen tarkastus. Tämä auttaa tunnistamaan kaikki ilmeiset kysymykset, jotka voivat vaikuttaa kaapeleiden pitkäaikaiseen suorituskykyyn.
Kaapelikuva: Tutki aurinkokaapelin koko pituutta mahdollisista vaurioista, kuten leikkauksista, hankauksista tai eristyksessä olevista leikkauksista, hiomista tai puhkeamisesta. Varmista, että eristys on ehjä eikä sitä ole vaarantunut asennuksen aikana.
Kaapelin reititys: Tarkista, että kaapelit reititetään tavalla, joka välttää terävät taivutukset, kinksit tai tiukat tilat. Varmista, että kaapelit eivät ole venytettyjä tai jännitteitä, koska tämä voi vahingoittaa eristystä ja aiheuttaa lämmön muodostumista.
Puhdistus ja tuki: Varmista, että kaapeleita tuetaan riittävästi heidän reitinsä varrella riippumatta siitä, asetetaanko ne putkeen, kaapelalotteille vai kiinnitetään kaapelisidoksilla. Kaapelit on kiinnitettävä säännöllisin väliajoin estämään roikkuminen, hankaaminen pintoja vastaan tai altistuminen fyysisille vaurioille. Varmista myös, että kaapeleilla on asianmukainen välyslämpölähteistä, kuten LVI-kanavat tai sähköpaneelit, lämpöön liittyvien ongelmien välttämiseksi.
UV -suojaus: Jos aurinkokaapelit johdetaan altistuneilla alueilla, etenkin ulkona, varmista, että ne ovat UV-kestäviä. Kaapelit on arvioitava ulkokäyttöön, ja ulkovaipan tulee olla ehjä ja vapaa UV -hajoamisen merkkeistä (esim. Halkeaminen tai hauraus).
2.2 Kaapeliyhteyksien tarkastus
Kaapeliyhteydet ovat välttämättömiä sähköturvallisuuden ja tehokkuuden varmistamiseksi. Huonot yhteydet voivat johtaa jännitekasatuksiin, ylikuumenemiseen ja lisääntyneeseen tulen riskiin. Seuraavat näkökohdat on tarkistettava tarkistaessasi kaapeliyhteyksiä:
Liitintyyppi: Varmista, että käytetyt liittimet on suunniteltu aurinkosovelluksiin. Niiden tulisi olla säänkestäviä ja luokiteltu järjestelmän jännitteen ja virran tasolle. Aurinkokaapelit käyttävät tyypillisesti MC4 -liittimiä, mutta myös muita tyyppejä, kuten Andersonin tai amfenoliliittimiä, voidaan käyttää myös.
Yhteydet: Tarkista, että kaikki kaapeliliitännät kiristetään kunnolla. Löysät liittimet voivat aiheuttaa kaaria, mikä johtaa lämmön kertymiseen ja mahdolliseen epäonnistumiseen. Noudata valmistajan suosittelemia vääntömomenttien eritelmiä varmistaaksesi, että liitännät ovat riittävän tiukkoja estääksesi löysämisen ajan myötä, mutta eivät niin tiukkoja, että aiheuttavat vaurioita liittimille.
Vedeneristys ja tiivistys: Varmista, että kaikki liittimet ja risteykset on vedenpitävä ja suljetaan oikein. Veden sisäänpääsy liitännät voivat johtaa kaapeleiden korroosioon ja vikaantumiseen. Varmista ulkojärjestelmissä, että vedenpitävät liitännät laatikot ja rauhaset käytetään, ja varmista, että ne on suljettu oikein kosteuden tunkeutumisen estämiseksi.
Napaisuus ja oikeat vaiheet: Varmista tasavirtajärjestelmissä, että positiiviset ja negatiiviset kaapelit on kytketty oikeisiin liittimiin. Väärä napaisuus voi johtaa järjestelmän toimintahäiriöihin ja vaurioihin invertterille tai muille komponenteille. Samoin AC -järjestelmille varmista, että vaiheet on tunnistettu ja kytketty oikein.
2,3 Jännitteen pudotustarkistus
Jännitteen pudotus on tärkeä tekijä, joka vaikuttaa aurinkoenergiajärjestelmän suorituskykyyn. Jos kaapelit ovat liian pitkiä tai liian ohuita vaaditulle virralle, jännitteen pudotus voi olla merkittävä, mikä vähentää järjestelmän tehokkuutta ja lisää energiahäviöitä.
Jännitteen pudotuslaskelma: Laske odotettu jännitteen pudotus kaapelien pituuden ja niiden poikkileikkauspinta-alan (mittari) perusteella. Jännitteen pudotus voidaan arvioida kaavan avulla:
Jännitteen pudotus =2 × L × I × R/1000
Jossa:
LLL on kaapelin pituus (metreinä),
III on virta (ampeereissa),
RRR on kaapelin vastus metriä kohti (ohmit).
Testijännite: Suorita järjestelmäjännitteen testi aurinkopaneelin päässä ja invertterin päässä. Jänniteero ei saisi ylittää maksimaalisen hyväksyttävän jännitteen pudotuksen (yleensä noin 2-3%). Jos jännitepisara on liian korkea, voi olla tarpeen päivittää kaapelit suurempaan mittariin tai vähentää kaapelin ajon pituutta.
2.4 Eristysvastustestaus
Kaapeleiden eristysvastus olisi testattava sen varmistamiseksi, että ei ole vuotovirtaa, joka voisi johtaa sähköisiin vaaroihin. Megohmmeter (eristysvastustesteri) käytetään tyypillisesti tämän testin suorittamiseen.
Testausmenettely:
Irrota aurinkokaapelit muusta järjestelmästä eristääksesi ne mistä tahansa virtalähteestä.
Mittaa megohmmetrillä eristysvastus johtimen ja maan välillä. Eristyskestävyyden tulisi tyypillisesti olla suurempi kuin 20 megaohmit matalajännitejärjestelmille.
Tulkinta: Alhainen eristysvastus osoittaa, että eristys on vaurioitunut, mikä voi johtaa oikosulkuihin, vuotovirtoihin tai sähköiskuihin. Jos eristyskestävyys on alhainen, tarkista kaapelit mahdollisten fyysisten vaurioiden, epäasianmukaisen reitityksen tai eristyksen ikääntymisen suhteen ja korvaa kaikki vaurioituneet kaapelit välittömästi.
2,5 Lämpökuvaus
Lämpökuvaus on tehokas työkalu aurinkokaapeleiden potentiaalisten ongelmien havaitsemiseksi, jotka eivät ehkä ole näkyvissä paljaalla silmällä. Se voi tunnistaa alueet, joilla kaapelit voivat ylikuumentua, mikä on usein merkki huonoista yhteyksistä tai liiallisesta virrasta.
Menettely: Skannaa aurinkokaapelit ja liittimet lämpökameralla järjestelmän toiminnan aikana. Kiinnitä erityistä huomiota alueille, joilla on korkea virtavirta, kuten liitännät laatikot, kaapeliliittimet ja kaapelipäät.
Ongelmat: Kaapelien kuumat pisteet osoittavat mahdollisia ongelmia, kuten löysät yhteydet, alamittaiset kaapelit tai vialliset komponentit. Jos hotspot havaitaan, suorita perusteellisempi tarkastus vaurioituneesta alueesta ja korjata kaikki ongelmat, kuten liitännät tai kaapelien korvaaminen.
2.6 Maan maaperän tarkistus
Maadoitus on välttämätöntä aurinkoenergian turvallisuuden varmistamiseksi ja sen suojaamiseksi sähkövirheiltä. Varmista, että aurinkokaapelit on maadoitettu oikein paikallisten sähkökoodien mukaisesti.
Maadoitusjohtotarkastus: Tarkista maadoitusjohto jatkuvuuden ja asianmukaisen liiton varalta maan maahan. Varmista, että kaikki aurinkopaneelien, invertterin ja muiden järjestelmäkomponenttien kaikki metalliosat on kytketty turvallisesti maadoitusjärjestelmään.
Maankestävyyskoe: Suorita maapallon vastustesti käyttämällä maapallon vastustestajaa. Kestävyyden tulisi yleensä olla alle 5 ohmia oikeaa maadoitusta varten.
2.7 Määräaikaisen ylläpidon ja tarkastuksen
Kun aurinkokaapelit on asennettu ja tarkistettu, säännöllinen huolto ja tarkastukset ovat välttämättömiä sen varmistamiseksi, että järjestelmä jatkaa optimaalisesti.
Rutiinitarkastukset: Suorita aurinkokaapeleiden vuosittainen tai puolivuotinen tarkastus tarkistaaksesi mahdolliset merkit kulumisesta, korroosiosta tai liittimille vaurioista. Kiinnitä erityistä huomiota alueille, joilla kaapelit altistuvat elementeille, kuten risteyslaatikoille, kattojen tunkeutumiselle ja kaapelalustalle.
Puhdistus: Varmista, että kaapelit ja liittimet eivät ole likaa, roskia tai korroosiota, jotka voivat vaikuttaa niiden suorituskykyyn. Puhdista kaikki paljaat kaapelit pehmeällä kankaalla tai harjalla ja vältä kovien kemikaalien tai hioma -aineiden käyttöä, jotka voivat vahingoittaa eristystä.
