Maailman kääntyessä yhä enemmän kohti uusiutuvan energian ratkaisuja, aurinkovoimasta on tullut yksi suosituimmista vaihtoehdoista asuin- ja kaupallisessa energiantuotannossa.Aurinkopaneelitantaa asunnonomistajille ja yrityksille mahdollisuuden valjastaa energiaa suoraan auringosta, mikä vähentää merkittävästi riippuvuutta verkkosähköstä. Aurinkojärjestelmää asennettaessa herää kuitenkin keskeinen kysymys: Miten lasket aurinkopaneelien kW (kilowattit)?
Aurinkopaneelien tuottamien kilowattien (kW) laskentaprosessi on ratkaisevan tärkeä tehokkaan aurinkojärjestelmän suunnittelussa. Tämä artikkeli opastaa sinua aurinkopaneelien kW:n laskemisessa ja selittää tärkeiden komponenttien, kuten aurinkokaapeleiden ja aurinkojohtojen, tärkeyden järjestelmässä.
Kilowattien ymmärtäminenAurinkojärjestelmät
Aurinkovoimajärjestelmissä termillä kW tarkoitetaan aurinkopaneelien tuottaman sähkön määrää. Se on tehon mittayksikkö, joka edustaa 1,000 wattia. Kun näet 5 kW:n aurinkosähköjärjestelmän, se voi tuottaa 5,000 wattia tehoa ihanteellisissa olosuhteissa.
Aurinkopaneelien kW:n laskemiseksi sinun on ymmärrettävä, miten järjestelmäsi koko - tyypillisesti watteina tai kilowatteina mitattuna - liittyy aurinkopaneelien määrään ja järjestelmän tehokkuuteen. Aurinkopaneelit luokitellaan niiden tehon perusteella, mikä viittaa siihen, kuinka paljon sähköä ne voivat tuottaa optimaalisissa olosuhteissa (kuten täydessä auringonvalossa).
Vaiheet kW:n laskemiseenAurinkopaneelit
Tässä on vaiheittainen opas aurinkojärjestelmän tuottaman kW:n kokonaismäärän laskemiseen.
1. Tunnista aurinkopaneeliesi teho
Jokaisella aurinkopaneelilla on teholuokitus, yleensä 250–400 wattia paneelia kohden. Kunkin paneelin teho edustaa tehoa, jonka se voi tuottaa, kun se altistuu optimaaliselle auringonvalolle.
Esimerkiksi:
300-W-paneeli tuottaa 300 wattia sähköä ihanteellisissa olosuhteissa.
350-W-paneeli tuottaa 350 wattia samanlaisissa olosuhteissa.
2. Määritä aurinkopaneelien lukumäärä
Aurinkojärjestelmäsi kokonaiskW:n laskemiseksi sinun on tiedettävä asennettavien paneelien määrä. Paneeleiden lukumäärä määräytyy yleensä kotisi tai yrityksesi energiatarpeen sekä sen mukaan, kuinka paljon tilaa sinulla on asennusta varten.
3. Laske aurinkokuntasi kokonaisteho
Kun tiedät kunkin paneelin tehon ja paneelien kokonaismäärän, voit laskea aurinkokuntasi kokonaistehon. Tämä tehdään kertomalla yhden paneelin teho paneelien kokonaismäärällä.
Kaava:
Kokonaisteho=paneelien lukumäärä × watti paneelia kohden
Esimerkiksi:
Jos sinulla on 20 paneelia, kukin 300 wattia, kokonaisteho olisi:
20×300=6, 000 wattia tai 6 kW
Jos sinulla on 18 paneelia, kukin 350 wattia, kokonaisteho olisi:
18×350=6,300 wattia tai 6,3 kW
4. Muunna kokonaiswatti kilowatteiksi
Koska teho on 1 kW=1,000 wattia, voit muuntaa kokonaistehon kilowatteiksi jakamalla kokonaistehon 1,000.
Yllä olevat esimerkit:
6,000 wattia=6 kW
6 300 wattia=6,3 kW
5. Harkitse auringon säteilyä ja sijaintia
Vaikka tiedät nyt kuinka laskea kW paneelin tehon perusteella, on tärkeää ottaa huomioon sijainnissasi käytettävissä oleva auringon säteilyvoimakkuus tai auringonvalotunnit. Tehon määrä, jonka paneelit voivat tuottaa, riippuu siitä, kuinka paljon auringonvaloa sijaintisi saa päivittäin.
Esimerkiksi Kaliforniassa sijaitseva aurinkopaneeli (jossa on enemmän auringonvaloa) tuottaa enemmän energiaa kuin vastaava paneeli Seattlessa. Keskimäärin useimmat sijainnit saavat noin 4-6 tuntia täyttä auringonvaloa päivässä.
6. Tili järjestelmätappioista
On myös tärkeää ottaa huomioon järjestelmähäviöt laskettaessa aurinkopaneelien todellista tuottamaa tehoa. Järjestelmähäviöitä voi johtua useista tekijöistä:
Invertterin tehottomuus (muuntaa tasavirtaa vaihtovirtalähteeksi)
Johdotushäviöt (johtimien resistanssi)
Pöly ja lika paneeleissa (heikentää tehokkuutta)
Keskimäärin sinun pitäisi odottaa noin 10 %:n järjestelmähäviötä, mikä tarkoittaa, että todellinen energiantuotosi voi olla noin 90 % teoreettisesta tehosta.
Esimerkki kW:n laskemisesta aurinkoenergiajärjestelmää varten
Käydään läpi esimerkki, jossa lasketaan kW 6 kW aurinkosähköjärjestelmälle, mukaan lukien kuinka paneelin teho vaikuttaa järjestelmän kokonaiskokoon.
Vaihe 1: Paneelin tehon valitseminen
Oletetaan, että valitset asennukseen 300-watin aurinkopaneelit.
Vaihe 2: Määritä paneelien määrä
6 kW järjestelmälle:
Yhteensä wattia=6, 000 wattia
Jaa nyt kokonaisteho kunkin paneelin teholla:
Paneeleiden määrä=6, 000 wattia / 300 wattia / paneeli=20 paneelia
Vaihe 3: Muunna kW:ksi
Kokonaisteho on 6, 000 wattia tai 6 kW.
Vaihe 4: Harkitse järjestelmähäviöitä
Jos järjestelmäsi kokee10 % tappiota, sinun on säädettävä tätä varten:
Säädetty teho{{0}}, 000 wattia × 0.90=5,400 wattia=5,4 kW
Joten järjestelmähäviöiden huomioimisen jälkeen todellinen tehosi olisi noin 5,4 kW.
Aurinkokaapeleiden ja aurinkojohtojen rooli aurinkokunnassasi
Kun olet laskenut aurinkokuntasi kW:n, seuraava askel on varmistaa, että paneelien tuottama sähkö siirtyy tehokkaasti invertteriin ja sitten sähköverkkoon tai kotiisi. Tässä tulevat esiin aurinkokaapelit ja aurinkojohdot.
1. Aurinkokaapelit: toiminta ja merkitys
Aurinkokaapelit ovat sähkökaapeleita, joita käytetään aurinkopaneelien, invertterien, akkujen ja muiden aurinkokuntasi komponenttien kytkemiseen. Näiden kaapeleiden on oltava kestäviä, säänkestäviä ja pystyttävä kuljettamaan virta aurinkopaneeleista invertteriin ilman merkittäviä häviöitä.

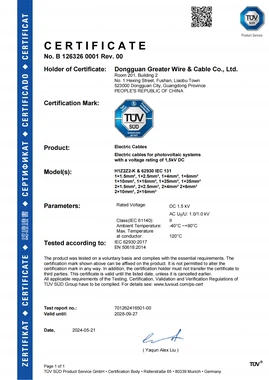

TUV-sertifioidut aurinkokaapelit: Nämä ovat kaapeleita, joiden pitkäkestoisuus, UV-kestävyys ja lämpötilansieto on testattu. TUV-sertifioituja kaapeleita käytetään usein ulkoasennuksiin, koska ne kestävät ankaria olosuhteita, kuten UV-säteilyä, sadetta ja äärimmäisiä lämpötiloja.
MC4 liittimet:MC4-liitin on aurinkopaneelien standardiliitin sarja- ja rinnakkaisliitäntöihin. Se varmistaa turvallisen yhteyden ja estää veden tai lian pääsyn sisään, mikä voi vaikuttaa järjestelmän suorituskykyyn.
2. Aurinkolankamittari: oikean koon valinta
Aurinkojärjestelmässäsi käytetyn langan mitta on erittäin tärkeä turvallisuuden ja suorituskyvyn kannalta. Lankamittari määrittää virran määrän, jonka lanka voi kuljettaa ilman ylikuumenemista tai liiallista jännitehäviötä. Tyypillisesti mitä suurempi lanka, sitä pienempi vastus ja sitä tehokkaammin se siirtää tehoa.
Johdinmitta riippuu virrasta, jota järjestelmä on suunniteltu käsittelemään, sekä paneelien ja invertterin välisestä etäisyydestä. Yleisesti käytettyjä johdinmittareita asuinrakennusten aurinkosähköjärjestelmissä ovat 10 AWG, 8 AWG ja 6 AWG tasavirtapiireille.
10 AWG johto:Käytetään lyhyillä matkoilla ja alhaisemmilla virroilla.
6 AWG johto: Pitemmille etäisyyksille tai suuremman virran käsittelyyn.
3. Invertterien johtojen mitoitus
Invertterit muuntavat aurinkopaneelien tuottaman tasavirtasähkön kodissasi käytettäväksi tai verkkoon lähetettäväksi vaihtovirtasähköksi. Taajuusmuuttajan koko määrittää johtomitan, joka tarvitaan sekä DC-puolelle (paneeleista invertteriin) että AC-puolelle (invertteristä sähköpaneeliin).
6 kW:n invertterissä johtomitta olisi tyypillisesti 10 AWG - 8 AWG tasavirtapuolella virrasta riippuen ja 10 AWG tai 8 AWG AC-puolella.
4. Tehon menetysten minimoiminen
Oikean johdinmitan käyttäminen on välttämätöntä, jotta vältytään liiallisilta tehohäviöiltä, jotka johtuvat johtimien resistanssista. Tyypillisessä 6 kW:n järjestelmässä liian ohuiden johtimien käyttö (suurempi mitta) voi johtaa merkittävään jännitteen laskuun, mikä heikentää järjestelmän tehokkuutta. Siksi kaapeleiden ja johtojen oikean mitoituksen varmistaminen minimoi energiahäviön ja maksimoi käytettävän tehon.
