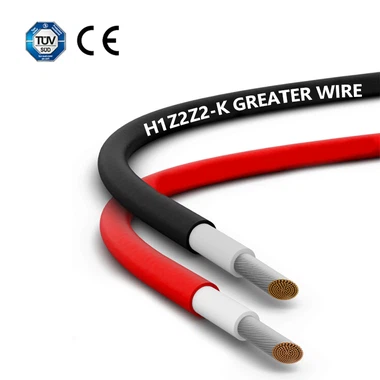

Oikean aurinkokaapelin koon valinta on ratkaiseva tekijä tehokkaan ja turvallisen aurinkosähköjärjestelmän suunnittelussa. Ylisuuri tai alimitoitettu aurinkolanka voi aiheuttaa tehon menetyksen, ylikuumenemisen tai jopa järjestelmän vian. Aurinkokaapelin koon oikein laskemalla varmistetaan, että kaapelit voivat kuljettaa virtaa turvallisesti ilman liiallista jännitehäviötä, samalla minimoiden energiahäviöt ja ylläpitäen järjestelmän kokonaishyötysuhdetta.
Tässä artikkelissa opastamme sinua aurinkokaapelin koon laskentaprosessin läpi, mukaan lukien asiaankuuluvien tekijöiden, kuten virransiirtokapasiteetin, jännitehäviön ja kaapelin vastuksen, ymmärtäminen. Lisäksi tutkimme, kuinka valita oikea aurinkolanka näiden laskelmien ja muiden luotettavan aurinkovoimajärjestelmän kannalta tärkeiden seikkojen perusteella.
Tärkeimmät aurinkokaapelin kokoon vaikuttavat tekijät
Aurinkokaapelin kokoa laskettaessa on otettava huomioon useita tärkeitä tekijöitä:
Virta (ampeeria)
Jännite (volttia)
Kaapelin pituus
Kaapelin materiaali
Jännitteen pudotus
Lämpötilaluokitus
Turvamarginaalit
Tarkastellaanpa kukin näistä tekijöistä ja niiden roolista oikean aurinkolangan koon määrittämisessä.
Vaihe 1: Määritä virta (ampeeria)
Aurinkoenergiajärjestelmän virran määrää aurinkopaneelien tuottaman tehon määrä ja järjestelmän jännite. Jos esimerkiksi tiedät aurinkopaneelin tai järjestelmän tehon (watteina) ja jännitteen (volteina), voit laskea virran Ohmin lain avulla:
Virta (A)=Teho (W)/jännite (V)
Esimerkki:
Oletetaan, että sinulla on aurinkopaneeli, joka tuottaa 300 W tehoa ja järjestelmän jännite on 24 V. Virta voidaan laskea seuraavasti:
Virta=300W/24V=12.5A
300 W, 24 V aurinkosähköjärjestelmässä kaapelin läpi kulkeva virta on 12,5 ampeeria. Tämä on tärkeä askel, koska aurinkojohdon on pystyttävä kuljettamaan tämä määrä virtaa ilman liiallista kuumenemista.
Vaihe 2: Laske jännitehäviö
Jännitteen pudotus on jännitteen aleneminen, joka tapahtuu, kun virta kulkee kaapelin läpi, pääasiassa aurinkojohdon vastuksen vuoksi. Liiallinen jännitehäviö voi heikentää järjestelmän suorituskykyä alentamalla invertteriin tai akkupankkiin saapuvaa jännitettä, mikä heikentää tehokkuutta ja mahdollisesti vahingoittaa herkkiä komponentteja.
Yleinen suositus on pitää jännitehäviö alle 3 %, jotta järjestelmän suorituskyky ei vaarannu. Joissakin suuritehoisissa järjestelmissä voidaan kuitenkin tarvita pienempää jännitehäviötä, joten tämän ymmärtäminen ja laskeminen on avainasemassa.
Jännitehäviön laskeminen:
Jännitehäviö (V)=2 × virta × kaapelin pituus × vastus per metri / 1000
Virta on kaapelin läpi kulkeva virta (ampeereina).
Kaapelin pituus on johdon yksisuuntainen pituus metreinä.
Resistanssi metriä kohti riippuu langan materiaalista ja pituudesta (yleensä ilmoitettu ohmeina metriä kohti.
Esimerkki:
Oletetaan, että käytät 10mm² kuparikaapelia, jonka resistanssi on 0,0031 ohmia metriä kohti. Jos kaapeli on 20 metriä pitkä (sekä positiivisella että negatiivisella ajolla) ja virta on 12,5 A, voit laskea jännitehäviön seuraavasti:
Jännitehäviö{{0}}×12,5×20×0,0031/1000=1,55 V
Tässä tapauksessa jännitehäviö on 1,55 V ja jos järjestelmäjännite on 24 V, jännitehäviö edustaa 6,5 % kokonaisjännitteestä, mikä ylittää halutun 3 % kynnyksen. Tässä skenaariossa sinun on käytettävä suurempaa kaapelikokoa tai pienennettävä kaapelin pituutta jännitehäviön pienentämiseksi.
Vaihe 3: Valitse kaapelin koko
Kun olet laskenut tarvittavan virran ja arvioinut jännitehäviön, seuraava askel on valita oikea aurinkokaapelin koko. Kaapelikoon valinnassa on kaksi pääasiallista seikkaa:
Nykyinen kapasiteetti (Ampacity): Aurinkojohdon tulee kestää suurin odotettu virta ylikuumenematta tai vahingoittamatta kaapelia. Turvallisuussyistä valitse kaapelikoko, joka on mitoitettu kuljettamaan järjestelmän enimmäiskuormitusta suurempaa virtaa.
Jännitteen pudotus: Aurinkokaapelin koko tulee valita niin, että jännitehäviö on mahdollisimman pieni3%(tai taso, joka vastaa järjestelmävaatimuksiasi). Suuremmissa kaapeleissa on pienempi vastus, mikä vähentää jännitteen pudotusta.
Yleinen nyrkkisääntö aurinkojohtimien koosta virran perusteella on seuraava:
2,5mm² kaapeli: Sopii 15A asti (yleinen pienille järjestelmille).
4mm² kaapeli: Sopii 20A asti.
6mm² kaapeli: Sopii 25A asti.
10mm² kaapeli: Sopii 40A asti.
16mm² kaapeli: Sopii 55A asti.
25mm² kaapeli: Sopii 70A asti.
Jos järjestelmäsi virta on esimerkiksi 12,5 A ja kaapelin pituus on 20 metriä, 4mm² tai 6mm² aurinkokaapeli saattaa riittää. Jos kuitenkin haluat minimoida jännitehäviön, voit valita 6mm² 4mm²:n sijaan vähentääksesi jännitehäviötä.3%kynnys.
Vaihe 4: Ota huomioon lämpötila- ja turvallisuusmarginaalit
Lämpötilalla on merkittävä rooli aurinkokaapelin virranvoimakkuuden määrittämisessä. Kaapeleiden virransiirtokyky yleensä pienenee lämpötilan noustessa. Useimmat aurinkokaapelit on mitoitettu käytettäviksi 90 asteen tai 75 asteen kulmassa, mutta korkean lämpötilan ympäristöissä on tärkeää harkita kaapelin kapasiteetin pienentämistä.
Esimerkki:
Jos järjestelmäsi toimii paikassa, jossa ympäristön lämpötila on jatkuvasti yli 30 astetta, saatat joutua suurentamaan aurinkojohdon kokoa kompensoidaksesi alhaisemman virranvoimakkuuden korkeammissa lämpötiloissa.
Lisäksi turvallisuuden takaamiseksi on hyvä idea sisällyttää turvamarginaali aurinkokaapelin kokolaskelmaan. Yleensä suositellaan 10-20 % turvamarginaalia. Jos järjestelmäsi vaatii esimerkiksi 12,5 A:n kaapelin, 6 mm²:n 20 A:n kaapelin valitseminen tarjoaa turvapuskurin, joka auttaa järjestelmää toimimaan luotettavasti ja turvallisesti ajan mittaan.
Vaihe 5: Valitse oikea kaapelimateriaali
Myös aurinkokaapelin materiaali vaikuttaa kokolaskelmaan. Kaksi yleisintä aurinkolankojen materiaalia ovat:
Kupari: Kuparikaapelit ovat erittäin johtavia ja niillä on pienempi vastus, mikä tarkoittaa, että ne voivat kuljettaa korkeampia virtoja tietyssä koossa alumiinikaapeleihin verrattuna. Kuparikaapelit ovat kalliimpia, mutta niitä suositellaan useimpiin asuinrakennuksiin.
Alumiini: Alumiinikaapelit ovat vähemmän johtavia ja vaativat suurempia kokoja käsitelläkseen saman määrän virtaa kuin kupari. Niitä käytetään usein suurissa kaupallisissa aurinkosähköasennuksissa, joissa hinta on tärkeä tekijä.
Jos käytät alumiinikaapeleita, sinun on suurennettava kokoa alhaisemman johtavuuden huomioon ottamiseksi. Esimerkiksi 8 mm²:n alumiinikaapeli saatetaan tarvita samalle virralle kuin 6 mm²:n kuparikaapeli.
Vaihe 6: Harkitse kaapelin eristystyyppiä
Eristystyyppi on toinen tärkeä huomioitava tekijä, sillä se määrittää aurinkokaapelin jännitteen ja ympäristön kestävyyden. Useimmat aurinkokaapelit käyttävät XLPE-eristystä (cross-linked polyethylene) ulkokäyttöön, koska se tarjoaa:
UV-kestävyys
Lämmönkestävyys (jopa 90 astetta)
Kulutuskestävyys
Vedenpitävyys
Sisä- tai pienjännitejärjestelmissä voidaan käyttää PVC (polyvinyylikloridi) -eristystä, mutta se on vähemmän kestävää eikä sovellu auringonvalolle tai äärilämpötiloille.
Varmista, että eristemateriaali sopii asennusympäristöön, varsinkin jos kaapelit ovat alttiina auringonvalolle, kosteudelle tai muille ankarille olosuhteille.
