Kun aurinkoenergiajärjestelmät kasvavat edelleen suosion ja monimutkaisuuden, kaapelien suorituskykyä, jota käytetään yhdistämään aurinkosähkön (PV) paneelit, invertterit ja muut järjestelmän komponentit, tulee yhä tärkeämmäksi. Yksi tärkeä tekijä, joka on otettava huomioon valittaessa kaapeleita aurinkoenersioille, on niiden kyky vastustaa sähkömagneettisia häiriöitä (EMI), ilmiötä, joka voi heikentää sähköjärjestelmien ja laitteiden suorituskykyä. Tässä artikkelissa tutkimme, onko H1Z2Z 2- K -kaapelilla, suosittu aurinkokaapeli, kyky vastustaa EMI: tä ja miksi tämä ominaisuus on tärkeä aurinkojärjestelmien suorituskyvyn ja turvallisuuden kannalta.
1. Sähkömagneettisten häiriöiden (EMI) ymmärtäminen
Sähkömagneettiset häiriöt (EMI) viittaa ulkoisten sähkömagneettisten kenttien aiheuttamiin häiriöihin, jotka häiritsevät sähköpiirien normaalia toimintaa. EMI voivat luoda sekä luonnolliset että ihmisen aiheuttamat lähteet, mukaan lukien voimajohdot, sähkölaitteet, radiotaajuussignaalit ja jopa itse aurinkopaneelit. EMI voi johtaa moniin kysymyksiin sähköjärjestelmissä, mukaan lukien:
Signaalin heikkeneminen: Häiriöt voivat vaikuttaa tietojen tai ohjaussignaalien siirtoon järjestelmissä, kuten aurinkoenergianvalvonta- tai viestintälaitteissa.
Järjestelmän toimintahäiriöt: EMI voi aiheuttaa sähkökomponentteja, kuten inverttereitä ja ohjaimia toimintahäiriöihin, mikä johtaa järjestelmän seisokkeihin tai vähentyneeseen tehokkuuteen.
Virranhäviö: Häiriöt voivat johtaa virranhäviöihin virheellisen sähkövirran tai vähentyneen energian muuntamisen tehokkuuden vuoksi.
Aurinkoongelmissa EMI voi tulla useista lähteistä, mukaan lukien:
Invertterikytkentä: DC -tehon muuntamisprosessi aurinkopaneeleista AC -virtaan käytettäväksi ruudukossa tai varastossa sisältää vaihtamisen, joka voi luoda EMI: tä.
Virtakaapelit: Itse kaapelit voivat joko päästä tai niihin EMI vaikuttaa, varsinkin kun niillä on korkeat virrat tai pitkät sähkövaihteistot.
Muut laitteet: Laitteet, kuten moottorit, muuntajat ja muut järjestelmän sähkölaitteet, voivat myös vaikuttaa EMI: hen.
Koska EMI voi vaikuttaa merkittävästi aurinkokunnan suorituskykyyn, on tärkeää valita kaapelit, jotka voivat vastustaa tai minimoida tällaisia häiriöitä.

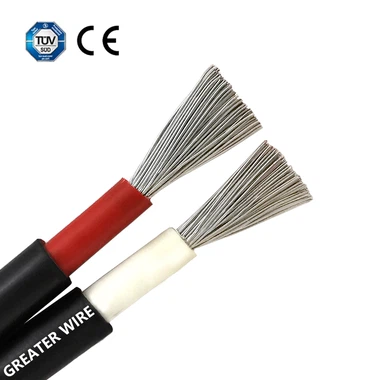

2. OminaisuudetH1Z2Z 2- K aurinkokaapeli
H1Z2Z 2- K -kaapeli on laajalti käytetty kaapeli aurinkosovelluksissa, etenkin asuin- ja kaupallisissa PV -järjestelmissä. Tämä kaapeli tunnetaan kestävyydestään, joustavuudestaan ja kyvystään kestää ankarat ympäristöolosuhteet. H1Z2Z 2- K -kaapelin keskeiset ominaisuudet sisältävät:
Jänniteaste: Kaapeli on suunniteltu sovelluksille, joiden jännitteet ovat jopa 1, 000 V DC (tai korkeampi, tietyistä malleista riippuen).
UV -vastus: Kaapeli on UV -kestävä, mikä tekee siitä sopivan ulkokäyttöön, missä se altistuu auringonvalolle.
Lämpötilaresistenssi: Kaapeli voi toimia lämpötiloissa, jotka vaihtelevat -40 asteesta 90 asteeseen, joten se sopii moniin ilmastoihin.
Mekaaninen vastus: Kaapeli on rakennettu kestämään fyysisiä stressiä, mukaan lukien hankaus, repiminen ja isku.
H1Z2Z 2- K-kaapelia käytetään tyypillisesti aurinkopaneelien, inverttereiden ja muiden sähkökomponenttien kytkemisessä PV Se valitaan usein sen kestävyydestä ja joustavuudesta, etenkin alueilla, joilla kaapelit voivat altistua UV -valolle tai muille ankarille ympäristötekijöille.
Kun kyse on sen kyvystä vastustaa sähkömagneettisia häiriöitä (EMI), tulee kysymys siitä, onko kaapeli suunniteltu lieventämään tai estämään EMI tehokkaasti.
3. Sähkömagneettinen häiriövastusAurinkokaapelit
Yleensä useimpia aurinkokaapeleita, mukaan lukien H1Z2Z 2- K -kaapeli, ei ole erityisesti suunniteltu tarjoamaan sähkömagneettista suojausta. Tämä johtuu siitä, että aurinkokaapelit keskittyvät tyypillisesti tasavirtavoiman suorittamiseen sen sijaan, että käsitellään vaihtovirtajärjestelmiin liittyvää kohinaa ja häiriöitä. Useat tekijät voivat kuitenkin vaikuttaa kaapelin kykyyn vastustaa tai minimoida EMI: tä, mukaan lukien:
Eristysmateriaali: Kaapelin eristyksessä käytetyt materiaalit voivat vaikuttaa sen herkkyyteen EMI: lle. Kaapeleilla, joissa on paksummat tai tiheämmät eristysmateriaalit, voi olla parempi vastus EMI: lle.
Kapellirakennus: Kaapelit, joissa on useita johtimia tai kierrettyä paria
Kaapelisuoja: Kaapelit, jotka on erityisesti suunniteltu kestämään EMI: tä, sisältävät usein suojausmateriaalit, kuten punottu kuparilanka tai foliosuojat-jotka ympäröivät kaapelia ja estävät sähkömagneettisen säteilyn.
H1Z2Z 2- K -kaapeli on tyypillisesti rakennettu kaksikerroksisella eristysjärjestelmällä, joka on suunniteltu tarjoamaan mekaaninen suoja ja sähköturvallisuus. Siinä ei kuitenkaan tyypillisesti ole ylimääräistä EMI -suojausta, koska se keskittyy ensisijaisesti suojaamiseen ympäristötekijöiltä, kuten UV -altistumiselta ja lämpötilan äärimmäisiltä.
4. EMI: hen vaikuttavat tekijät aurinkoenersioissa
Vaikka H1Z2Z 2- K -kaapelia ei voida suunnitella tietyn EMI -vastusten mielessä, on välttämätöntä ymmärtää EMI: n laajempi konteksti aurinkoenersioissa. Erityisesti seuraavia tekijöitä tulisi harkita:
4.1 Kaapelin etäisyys ja asettelu
Mitä kauemmin kaapeli kulkee aurinkojärjestelmässä, sitä todennäköisemmin niihin vaikuttaa siihen tai vaikuttaa siihen. Pitkät kaapelit voivat toimia antenneina, varsinkin jos niillä on korkea virtaa, mikä voi johtaa sekä säteilytykseen että alttiuteen ulkoisille häiriöille. Kaapelin asianmukainen kaapelin hallinta niin, että kaapelin pituuden minimointi, oikeat kaapelireitit ja rinnakkaisjuoksujen välttäminen korkeajännitteiset AC-kaapelit-Can auttaa vähentämään EMI-riskejä.
4.2 Inverterien käyttö
Inverterit ovat yksi ensisijaisista sähkömagneettisten häiriöiden lähteistä aurinkojärjestelmissä. Kytkentämoodin virtalähteet (SMP) inverttereiden sisällä voi tuottaa merkittävää EMI: tä niiden suorittamien korkeataajuisten kytkentätoimintojen vuoksi. Inverterit, joilla on huono EMI -suodatus, voivat säteillä häiriöitä, jotka voivat vaikuttaa muihin herkkiin laitteisiin. Kaapelit valittaessa on tärkeää varmistaa, että kaapelin asettelu minimoi invertterin tuottaman EMI: n vaikutuksen.
4.3 Ympäristönäkökohdat
Asennuksissa, joissa on merkittäviä EMI-such-tasoja kuin teollisuusympäristöt, joissa on suuria moottoreita tai muuntajien lisäilmoitettuja EMI-suojauksia, voi olla tarpeen. Suojatut kaapelit (jotka sisältävät materiaalit, kuten punottu kupari tai alumiinifolio) voivat auttaa estämään ei -toivotut häiriöt. Asuin- ja kaupallisissa aurinkojärjestelmissä tyypillisissä ulko- tai kattoympäristöissä EMI: n taso ei kuitenkaan yleensä ole riittävän merkittävä, jotta voidaan taata tällaisen suojauksen tarve.
4.4 EMI: n sääntelystandardit aurinkojärjestelmissä
Vaikka kaapeleita, kuten H1Z2Z 2- k, ei ehkä ole suunniteltu erityisesti EMI -suojauksiksi, monissa maissa on voimassa olevat määräykset, jotka määrittelevät EMI: n hyväksyttävän tason aurinkoenersioissa. Standardit, kuten IEC 60364 (kansainvälinen sähkötekniikan komissio) ja NEC (kansallinen sähkökoodi) Yhdysvalloissa, tarjoavat ohjeita EMI -altistumisen rajoittamisesta aurinkojärjestelmissä. Nämä standardit edellyttävät, että järjestelmät suunnitellaan ja asennetaan tavalla, joka minimoi sähkömagneettiset häiriöt varmistaen, että kaapelit, invertterit ja muut komponentit eivät häiritse muita sähköjärjestelmiä tai aiheuttavat turvallisuusongelmia.
5. EMI: n lieventäminen aurinkoenersioissa
Vaikka H1Z2Z 2- K -kaapeli ei välttämättä tarjoa luonnostaan sähkömagneettisia suojauksia, useita käytäntöjä voidaan käyttää Aurinkoongelmien EMI: n minimoimiseksi:
5.1 Oikea kaapelin hallinta
Kaapelien hallintajärjestelmien, kuten kaapelalaattojen, kilparatojen tai putkien, käyttäminen voi auttaa vähentämään EMI: n vaikutusta pitämällä kaapelit organisoiduissa ja reitityinä häiriöiden lähteistä. Varmista, että kaapeleita ei suoriteta samanaikaisesti vaihtovirtakaapeleiden kanssa melun indusoinnin välttämiseksi.
5.2 Kierretty pari kaapelia
Joissakin tapauksissa kierretyt parikaapelit (jotka koostuvat kahdesta eristetystä johtimesta, jotka on kierretty toisiinsa) voidaan käyttää EMI: n poistamiseen. Tämä suunnittelu auttaa vähentämään ulkoisten häiriöiden vaikutusta, varsinkin kun kaapelin on kuljetettava tieto- tai ohjaussignaaleja.
5.3 Suojata kaapelit
Jos EMI on merkittävä huolenaihe tietyssä asennuksessa, harkitse suojattujen aurinkokaapeleiden käyttöä, joissa on ylimääräinen kerros johtava materiaali (kuten kupari tai alumiinifolio) johtimien ympärillä. Tämä kilpi estää ulkoisia sähkömagneettisia kenttiä tunkeutumasta kaapeliin ja auttaa sisältämään kaapelissa syntyneitä sähkömagneettisia päästöjä.
5.4 Korkealaatuisten inverttereiden käyttö
Auringon invertterin tuottaman EMI: n minimoimiseksi on tärkeää valita invertteri, jolla on korkealaatuiset EMI-suodatusominaisuudet. Kansainvälisiä EMI -standardeja, kuten IEC 61000-6-3 (asuin- ja kevyitä teollisuussovelluksia), vähentävät niiden lähettämien häiriöiden määrää.
