Nykyaikaisissa kodeissa ja liikerakennuksissahuoltopaneelit(kutsutaan myös jakelupaneeleiksi) ovat sähköjärjestelmän keskuskeskitin, joka vastaa virran turvallisesta jakamisesta pääsyöttö- tai varalähteistä eri piireihin. Huoltopaneeleille oikean johdotuksen valitseminen on tärkeää paitsi turvallisuuden myös-pitkän aikavälin toiminnan vakauden kannalta.
NM-B johto, joka tunnetaan helposta asennuksestaan, korkeasta lämmönkestävyydestään ja UL- ja cUL-sertifioinnistaan, on yleinen valinta asuin- ja pienyritysjohdotukseen Pohjois-Amerikassa.
Kuitenkin asiakkaat, jotka eivät tunne sähköstandardeja, voivat kysyä esimerkiksi "Voidaanko NM-B-johtoa käyttää huoltopaneeleissa?" usein syntyy. Tämä opas sisältää yksityiskohtaisen analyysin, joka kattaa peruskäsitteet, tekniset tiedot, käytännön sovellukset ja valintaohjeet, joiden avulla voit tehdä perusteltuja päätöksiä.
Palvelupaneelien perusteet
Mikä on palvelupaneeli?
Huoltopaneeli on rakennuksen sähköjärjestelmän ohjauskeskus. Sen päätehtävänä on vastaanottaa päävirtalähde ja jakaa sähköä turvallisesti haarapiireihin, mikä varmistaa jokaisen piirin ja liitettyjen laitteiden oikean toiminnan. Huoltopaneelit asennetaan yleensä helposti saavutettaviin mutta turvallisiin paikkoihin tahattoman kosketuksen estämiseksi.
Palvelupaneelin osat
Täydellinen huoltopaneeli sisältää yleensä:
- Pääkatkaisin / pääkytkin: Ohjaa koko rakennuksen tehoa ja tarjoaa ensimmäisen suojakerroksen.
- Haarojen katkaisijat: Suojaa jokainen piiri ja estä ylikuormitus tai oikosulkuvauriot.
- Bussibaarit: Liitä päävirta haaroittimiin tehokkaan virranjaon varmistamiseksi.
- Maadoituspalkki: Kytkee maadoitusjohdot sähkövaaran estämiseksi.
- Neutraali palkki: Kerää nollajohtimia ylläpitääkseen asianmukaista piirin sulkemista ja järjestelmän vakautta.
NM{0}}B:n ja palvelupaneelien välinen suhde
NM-B-johtoa käytetään yleisesti sisäpuolisissa haarapiireissä ja liitännöissä huoltopaneelin sisällä. UL- ja cUL-sertifiointi varmistaa turvallisuuden, kun se yhdistetään huoltopaneelien kanssa. NM-B-johtoja on erikokoisia, joten ne sopivat erilaisille kuormille ja katkaisijatyypeille, minkä vuoksi niitä käytetään laajasti asuin- ja pienissä liikerakennuksissa.
NM-B Johdon perustiedot
Määritelmä ja rakenne

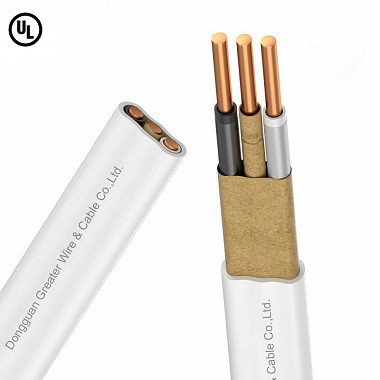

NM-B (ei-metallivaippainen kaapeli)on ei--metallivaippainen kaapeli, joka koostuu tyypillisesti useista kiinteistä tai säikeistä kuparijohtimista, jotka on peitetty PVC-vaipalla. Se on mitoitettu 90 astetta ja sopii kuiviin sisäympäristöihin.
NM-B-johto on rakenteeltaan yksinkertainen, mutta suorituskyvyltään luotettava, joustava asennuksessa ja sitä käytetään laajalti valaistuspiireissä, pistorasiapiireissä ja huoltopaneelien haarapiireissä.
Yleiset johdinmateriaalit
| Materiaali | Edut | Haitat | Tyypilliset sovellukset |
|---|---|---|---|
| Kupari (Cu) | Erinomainen johtavuus, alhainen vastus, korroosionkestävä- | Korkeammat kustannukset | Asuin- ja kaupalliset haarapiirit |
| Alumiini (Al) | Kevyt, edullisemmat kustannukset | Altis hapettumiselle, vaatii kunnollisen liitännän | Suuret teollisuus- tai{0}}suurvirtajohdot (koodia kohti) |
Vaipan materiaali ja värikoodaus
NM-B käyttää tyypillisestiPVC-vaippakosteuden ja kulumisen suojaukseen.
Värikoodaus auttaa tunnistamaan johdintoiminnot:
- Musta / punainen: Kuumat johdot
- Valkoinen: Nollajohto
- Vihreä tai paljas kupari: Maadoitusjohto
Oikea värikoodaus yksinkertaistaa asennusta, huoltoa ja turvallisuuden hallintaa.
Voidaanko NM{0}}B:tä käyttää huoltopaneeleissa?
UL- ja cUL-sertifiointi
NM-B johdot kohtaavatUL 83standardit jacULsertifiointi, mikä tekee niistä soveltuvia asuinrakennusten ja pienten kaupallisten palvelupaneelien johdotukseen Yhdysvalloissa ja Kanadassa. Sertifioituja kaapeleita voidaan käyttää turvallisesti paikallisten sähkömääräysten mukaisesti.
Asennusmukavuus
NM-B-johdot voivat kulkea suoraan seinien, kattojen ja huoltopaneelien sisällä ilman lisäputkia kuivissa sisäympäristöissä. Tämä vähentää rakentamisen monimutkaisuutta ja asennuskustannuksia.
Turvallisuusanalyysi
- Nimellisvirta: koosta riippuen NM-B voi kantaa 15A – 55A.
- Lämpötilaluokitus: 90 astetta, sopii lyhytaikaisiin-ylikuormitukseen, mutta se tulee aina yhdistää katkaisijoiden kanssa.
- Ympäristö: Paras kuiviin sisätiloihin; käytä UF-B tai XHHW märissä tai ulkotiloissa.
Sovelluksen rajoitukset
- Ei sovellu ulkokäyttöön, maan alle tai kosteisiin tiloihin.
- Korkean mekaanisen rasituksen alueilla tarvitaan lisäsuojaus tai käytä metalli{0}}verhoiltuja (MC) kaapeleita.
NM{0}}B:n käytännön sovellukset palvelupaneeleissa
| Sovellus | Koko NM-B | Suositeltu kytkentätapa | Huomautuksia |
|---|---|---|---|
| Asuinrakennusten valaistuspiirit | 14/2, 12/2 | Suoraan katkaisijaan paneelin sisällä | Sopii 15A-20A katkaisimille |
| Ulostulopiirit | 12/2, 10/2 | Yhdistä haarakatkaisijaan | Vältä ylikuormitusta |
| Keittiö / pyykinpesukoneet | 10/2, 10/3 | 220V / 30A katkaisijahaara | Varmista oikea maadoitus |
| Pieni kaupallinen toimisto | 12/2 – 8/3 | Yhdistä pääkatkaisijan haaraan | Seuraa koodia ja ampacityä |
Sovelluksen huomautukset:
- 14/2 NM-B valaistuspiireille vastaa 15 A:n katkaisijoita pienitehoisille laitteille.
- 12/2 tai 10/2 NM-B pistorasiapiireille vastaa 20A–30A katkaisijoita, sopii keittiöön tai makuuhuoneeseen.
- Pienet liiketilat voivat käyttää 10/2 tai 8/3 NM-B kokonaiskuormituksen perusteella tasapainoisten ja turvallisten piirien varmistamiseksi.
NM-B johtoValinta- ja asennusohjeet
Valitse langan koko kuormituksen mukaan
| Latausvirta | Tyypillinen NM-B-koko | Sopiva katkaisija |
|---|---|---|
| Vähemmän tai yhtä suuri kuin 15A | 14/2 | 15A |
| Vähemmän tai yhtä suuri kuin 20A | 12/2 | 20A |
| Vähemmän tai yhtä suuri kuin 30A | 10/2 | 30A |
| Vähemmän tai yhtä suuri kuin 40A | 8/2 | 40A |
| Vähemmän tai yhtä suuri kuin 55A | 6/2 | 50A |
Yksi-vaihe / monivaiheinen paneelivalinta
- Yksivaiheinen{0}}asuinrakennus: Yleisesti14/2tai 12/2 NM-B-haarapiirejä.
- Pieni mainos: Valitse 10/2 tai 10/3 NM-B kuorman mukaan tasapainoisen jakautumisen ja turvallisuuden takaamiseksi.
Asennusvinkkejä
- Vältä liiallista taivutusta johtimien vaurioitumisen estämiseksi.
- Varmista tiiviit liitännät katkaisijaliittimillä ylikuumenemisen tai huonon kosketuksen estämiseksi.
- Noudata NEC:n väli- ja tukivaatimuksia-pitkän aikavälin turvallisuuden takaamiseksi.
NM{0}}B:n edut muihin johtoihin verrattuna
| Johdon tyyppi | Edut | Rajoitukset |
|---|---|---|
| NM-B | Helppo asennus, kustannustehokas{0}}, UL-sertifioitu | Vain kuiviin sisätiloihin, ei sovellu ulko-/kosteisiin tiloihin |
| THHN | Korkea lämmönkestävyys, sopii putkiin | On asennettava putkeen, vähemmän joustava |
| UF-B | Voidaan haudata tai käyttää ulkona | Korkeammat kustannukset, vähemmän joustava |
| XHHW | Kestää lämpöä, kosteutta, kemikaaleja | Täytyy olla putkessa, korkeammat kustannukset |
Yhteenveto:Sisähuoltopaneeleille ja haarapiireille NM-B tarjoaa korkean kustannus--suorituskykysuhteen ja helpon asennuksen. Ulkotiloihin tai kosteisiin tiloihin suositellaan UF-B tai XHHW.
Tuotteen ja palvelun kohokohdat
Onko se sittenulkoinen virtalähde, aurinkojohdotus, sisäjohdotus tai laitteiden ohjaus, Dongguan Greater Wire & Cable Co., Ltd.tarjoaa oikeat UL-kaapeliratkaisut. Tarjoammetehokkaita{0}}kaapelituotteita maailmanlaajuisesti, tukevatmukautetut vaipan värit, logopainatus ja kelojen pituudetvastaamaan erilaisiin suunnittelu- ja myyntitarpeisiin. Ota yhteyttä Greater Wireen valitaksesi projektiisi sopivimmat kaapelituotteet.
Tärkeimmät edut:
- Täysi valikoima yleisiä UL-johtoja:NM-B, THHN, UF-B, XHHW
- Sertifioitu: UL- ja cUL-sertifioitu, yhteensopiva Yhdysvaltain ja Kanadan markkinoiden kanssa
- Täydelliset tiedot: 14 AWG – 6 AWG, kattaa vakiokoot
- Nopea toimitus: Tukee pieniä ja suuria tilauksia
- Huippuluokan palvelu: Ammattitaitoinen tekninen tuki, myyntiä edeltävä- ja -jälkeinen tuki
- Kansainvälinen kokemus: Vuosien valmistusta ja vientiä, yhteistyökumppaneita maailmanlaajuisesti
Projektin koosta riippumatta tiimimme tarjoaa ammattimaista teknistä ohjausta ja omistautunutta palvelua, mikä varmistaa turvalliset ja luotettavat asennukset.
