Sähkötekniikassa, kaivosrakentamisessa, kunnallisessa jakelussa ja teollisuuslaitoksissa kaapelin valinta ja asennustapa määräävät suoraan sähköjärjestelmän turvallisuuden ja luotettavuuden. Projekteissa, joissa tilaa on rajoitetusti, ympäristöt ovat monimutkaisia tai joissa tarvitaan pitkän matkan-siirtoa,maanalainen asennuson laajalti käytetty ratkaisu.
Usein herää kuitenkin yksi yleinen kysymys:Voidaanko elastomeeriset kaapelit upottaa suoraan maan alle?
Tämä artikkeli tarjoaa yksityiskohtaisen analyysin, joka perustuu materiaalin ominaisuuksiin, sääntelystandardeihin, käytännön tapauksiin ja asiakkaiden vaatimuksiin. Se tarjoaa myös järjestelmällisen valintaoppaan, joka auttaa urakoitsijoita, insinöörejä ja loppukäyttäjiä valitsemaan parhaan ratkaisun.

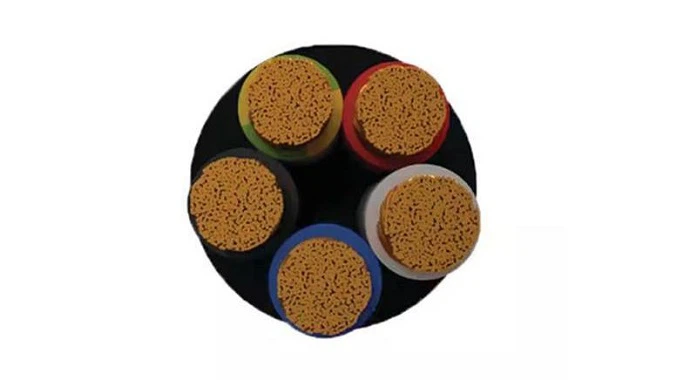

Mikä on anElastomeerinen kaapeli?
Elastomeerikaapelitovat tehokkaita{0}}kaapeleita, jotka on eristetty ja päällystetty elastomeerisilla materiaaleilla, kuten EPR (etyleenipropeenikumi) tai CPE (klooripolyeteeni). Niiden suurin etu on niiden joustavuus ja kyky ylläpitää vakaa sähköinen suorituskyky usein taipuessa ja liikkeessä. Tämän vuoksi niitä käytetään laajalti kaivoksissa, satamissa, väliaikaisessa virtalähteessä, rakennustyömailla ja raskaissa koneissa.
Yleiset elastomeerimateriaalit:
- EPR (etyleenipropyleenikumi)– Erinomainen lämmön, vanhenemisen ja kosteudenkestävyys.
- CPE (kloorattu polyeteeni)– Paloa-suojaava, öljyn-kestävä ja kemikaaleja kestävä.
- Muut synteettiset elastomeerit– Suunniteltu tasapainottamaan joustavuus mekaanisen lujuuden kanssa.
Elastomeerikaapeleiden tärkeimmät edut:
- Joustavuus– Ihanteellinen liikkuviin ja usein taipuviin sovelluksiin.
- Säänkestävyys– Kestää UV-säteilyä, kosteutta ja äärimmäisiä lämpötiloja.
- Kulutuskestävyys– Soveltuu vaativiin työympäristöihin.
- Palonsuojaus– Paranna paloturvallisuutta.
VoiElastomeeriset kaapelitHaudataanko suoraan?
Vastaus riippuukaapelin tyyppi, vaipan paksuus ja asennusympäristö.
- Raskaat-elastomeerikaapelit (esim. EPR-eristetyt, kaivoskaapelit): Paksujen vaipan ja korkean mekaanisen lujuuden ansiosta ne soveltuvat suoraan hautaamiseen.
- Kevyt-kannettavat kaapelit (esim. H07RN-F): Vaikka ne ovat erittäin joustavia, ohuemmat vaipat tekevät niistä herkkiä pitkäaikaiselle -maanalaiselle altistukselle. Nämä on parasta asentaa putkiin.
- Keskijännitteiset{0}}elastomeerikaapelit: Paksuilla vaipalla ja vankalla rakenteella ne sopivat hyvin-suoraan hautaamiseen ja ovat AS/NZS-standardien mukaisia.
Lyhyesti:Kaikki elastomeerikaapelit eivät sovellu suoraan hautaamiseen.Oikea valinta on kriittinen.
Suoran hautaamisen seuraukset (ilman asianmukaista kaapelia tai suojaa)
Jos väärän tyyppinen elastomeerikaapeli upotetaan suoraan maahan tai jos asennus on virheellinen, riskejä ovat mm.
1. Mekaaniset vauriot– Maaperän paine tai kivet voivat tunkeutua vaippaan.
2. Eristyksen ikääntyminen– Kosteus nopeuttaa eristyksen hajoamista.
3. Kemiallinen korroosio– Hapan tai emäksinen maaperä voi aiheuttaa halkeilua.
4. Toimituskatkos– Maassa olevat kaapelivauriot ovat kalliita ja vaikeita korjata.
Siten maanalaisissa projekteissatulee käyttää vain suoraan hautaamiseen suunniteltuja kaapeleita, usein lisäsuojatoimenpiteillä tarvittaessa.
Tekniset näkökohdat maanalaiseen asennukseen
Australian, Uuden-Seelannin ja Oseanian markkinoilla maahan upotettujen kaapelien on noudatettavaAS/NZS 3008ja niihin liittyvät standardit. Keskeisiä tekijöitä ovat:
1. Mekaaninen lujuus– Kestääkö vaippa maaperän painetta?
2. Kosteudenkestävyys– Kestääkö kaapeli{0}}pitkäaikaisen vesialtistuksen?
3. Kemiallinen kestävyys– Kestääkö vaippa hapanta/emäksistä maaperää?
4.Lämpöteho– Maakaapelit luovuttavat lämpöä huonosti, mikä vaatii oikean mitoituksen.
5.Ylläpidon toteutettavuus– Valitse kaapelit, joilla on pitkä käyttöikä, koska korjaukset ovat vaikeita.
Elastomeeristen kaapelien asennusta koskevat varotoimet
Jopa käytettäessä hautaamiseen tarkoitettuja elastomeerikaapeleita, oikeat asennuskäytännöt ovat välttämättömiä:
1. Hautaussyvyys– Vähintään 0,6 m pinta-aktiivisuusvaurioiden välttämiseksi.
2. Hiekkasänky– 100 mm hiekkaa kaapelin ylä- ja alapuolella terävien vaurioiden estämiseksi.
3.Varoitusteippi– Sijoitettu ~300 mm kaapelin yläpuolelle tahattoman louhinnan estämiseksi.
4. Vedenpitävät liitokset– Käytä suljettuja liitoslaatikoita kosteuden estämiseksi.
5. Lisäsuojaus– Käytä korkean{0}}riskin alueilla panssaroituja kaapeleita tai HDPE-putkia.
6. Säännöllinen testaus– Eristysresistanssin ja osittaisen purkauksen testaus{0}}pitkän aikavälin luotettavuuden takaamiseksi.
Oikean valintaElastomeerinen kaapeli
| Malli | Poikkileikkaus (mm²) | Jännitteen luokitus | Soveltuvuus suoraan hautaamiseen | Tyypilliset sovellukset |
|---|---|---|---|---|
| H07RN-F | 1.5 – 35 | 450/750V | Suositellaan putkijohdon kanssa | Kannettava teho, laitteet |
| EPR-eristetty kaapeli | 1.5 – 240 | 0,6/1kV | Sopii suoraan hautaamiseen | Kunnallinen sähkö, ulkovalaistus |
| Keskijännitteinen elastomeerikaapeli | 35 – 400 | 6/11kV, 22kV | Sopii suoraan hautaamiseen | Voimalaitokset, jakelu |
| Kaivoskaapeli | 16 – 300 | 1,1-11kV | Sopii hyvin hautaamiseen | Kaivokset, raskaat koneet |
| VSD kaapeli | 2.5 – 95 | 0,6/1kV | Johtoa suositellaan | VSD-asemat, moottorin ohjaus |
Kuinka valita oikea kaapelityyppi
1.Ympäristö– Maanalainen, märkä tai syövyttävä maaperä.
2. Jännite ja kuormitus– Oikea koko mallin mukaan.
3.Vaipan materiaali– Säänkestävä, öljyn-kestävä, UV-kestävä.
4. Lisäsuojaus– Panssarointi tai putket tarvittaessa.
5. Vaatimustenmukaisuus– Pitää kantaaSAA-sertifikaattija tavataAS/NZS-standardit.
Tuote- ja palveluetumme
Tuotevalikoima– Täysi kattavuus: oranssi pyöreä kaapeli, TPS-kaapeli, keskijännitekaapeli, VSD-kaapeli, paloturvallinen kaapeli, elastomeerikaapeli, raskaaseen käyttöön tarkoitettu kaapeli, tavallinen kaapeli, kaivoskaapeli, neutraali näyttökaapeli, instrumentointikaapeli.
Alueellinen vaatimustenmukaisuus– Suunniteltu Australiaan, Uuteen-Seelantiin ja Oseaniaan.
Täydelliset tekniset tiedot– Elastomeerikaapelit alkaen1,5 mm² ylöspäin, täysi vakiovalikoima.
Nopea toimitus– Tuetut massa- tai pienet erätilaukset, nopea toimitus.
Palvelu erinomaista– Ammattimainen tekninen tuki, huoleton-ilmainen ennakko--- ja--huoltopalvelu.
Globaalit kumppanuudet– Vuosien vientikokemus, yhteistyökumppaneita maailmanlaajuisesti.
Sertifioitu laatu– Kaikki kaapelit kantavatSAA-sertifikaatti.
Räätälöintiasetukset- Materiaali, koko, pituus, väri, suorituskyky, merkintä, pakkaus - täysin muokattavissa.
Tyypilliset käyttötapaukset
- Kunnallinen valaistus– EPR-vaippaiset kaapelit, jotka on upotettu suoraan katuvalaistukseen.
- Kaivosprojektit– Kaivoskaapelit maanalaisena pääsyöttönä.
- Satamat ja satamat– Keskijännitteiset{0}}elastomeerikaapelit nostureille ja maahan upotetuille sähköjärjestelmille.
- Kaupalliset kompleksit– Panssaroidut kaapelit on upotettu luotettavuuden varmistamiseksi.
