1, perusmääritelmä ja rakenteellinen koostumus

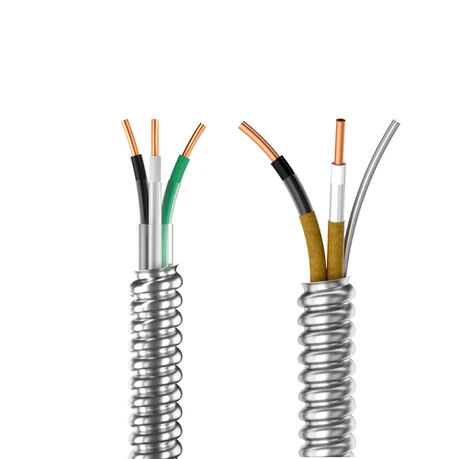

1.1 Katsaus jstkAC 90 -kaapeli
AC 90 (panssaroitu kaapeli 90 astetta C) on alumiinia panssaroitu kaapeli, jossa on paperi- tai polymeeriseristyskerros sen johtimien välillä . Se ei sisällä ylimääräistä maadoitusjohtoa, mutta se on osa maadoitusjohdon silmukkaa kaapelin panssarikerroksen .}} -sovelluksessa käytetään yleisesti sisätiloissa tai suojatuissa alueissa.}}}}}}}
1.2 Katsaus jstkMC -kaapeli
MC (metalli CAD) -kaapeli on tyyppinen monijohtajakaapeli, jossa on metallivaippa, joka sisältää yleensä eristetyn maadoitusjohdon, jolla on täydellisempi rakenne ja sopii monimutkaisemmille ja paljaammille ympäristöille {. MC Metal Clad -kaapeli, jota käytetään laajasti teollisissa, kaupallisissa ja residentiaalisissa rakennusjärjestelmissä, ja niitä voidaan käyttää kuivassa, kosteassa ja jopa koristeessa kaasuympäristössä.}}}}}}}}}
2, AC 90 -kaapelin vertailutaulukko jaMC Metal -verhottu kaapeli
| Vertaa TTEM: tä | AC90 -kaapeli | MC -kaapeli |
| täydellinen nimi | Panssaroitu kaapeli 90 astetta | Metallipäällysteinen kaapeli |
| Panssarityyppi | Lukittu alumiinipanssari | Alumiini- tai teräspanssari |
| Kapellirakenne | Kuparin kapellimestari tai alumiini -kapellimestari | Kuparin kapellimestari tai alumiini -kapellimestari |
| Maadoituslangan kokoonpano | Yleensä ei ole itsenäistä maadoitusjohtoa, jotka luottavat panssariin maadoituslankaksi | Mukaan lukien riippumaton eristetty maadoituslanka |
| käyttölämpötila |
Enintään 90 astetta C | Jopa 90 astetta C (myös 105 astetta C korkean lämpötilan malleja on saatavana) |
| Asennusympäristö | Kuivia ja suojattuja alueita (kuten sisällä ripustetut katot) | Kuivat, kosteat ja paljaat alueet (kuten lattiat ja seinät) |
| Mekaanisen sokin vastus | vahvempi | Vahvempi, sopiva altistumiseen ja teollisiin sovelluksiin |
| Korroosionkestävyyskyky | heikko | Valinnaiset mallit korroosion vastaisella ulkokerroksella |
| Asennuksen joustavuus | hyvä | Parempi, mukautuvampi |
| Standardit | CSA C22.2 EI . 51 | CSA C22.2 EI . 51, ei . 230, UL 1569 |
| Maan jatkuvuuden testausvaatimukset | Tiukempi (panssarien maadoitusvaatimukset) | Itsenäinen maadoituslanka on helppo havaita ja ylläpitää |
| Tyypilliset sovellusskenaariot | Sisäjohdot ja ripustetut katot kaupallisissa rakennuksissa | Teollisuustilat, asuinvoiman tarjonta, laiteyhteys |
3, AC90 -johdon ja MC -johtimen rakenteellinen koostumusanalyysi
3.1 AC 90 -johtosen rakenne
Kapellimestari: yleensä pehmeä kupari- tai alumiinijohdin;
Eristyskerros: kestomuovinen PVC tai XLPE -materiaali; Kuten T90 -lanka, RW90 -lanka
Eristyskerros: polyesteriteippi tai paperikerros;
Panssarikerros: alumiini -lukitusnauhan panssari;
Ei itsenäistä maadoitusjohtoa: panssarikerros toimii myös maadoituspolku .
3.2 MC -sähköjohtoRakenne
Kapellimestari: kupari tai alumiini;
Eristyskerros: lämpökokoonpano tai kestomuovinen eristys, kuten THHN -lanka, XHHW -lanka;
Täyttökerros: käytetään rakenteelliseen vakauteen;
Panssarikerros: alumiini- tai teräslukitusnauha;
Maanjohto: Ainakin yksi vihreä tai vihreä/keltainen eristetty maadoitusjohdin .
4, teknisen suorituskyvyn vertailuAC90 -lankajaMC -lanka
4.1 Sähköinen suorituskyky
MC-kaapeli on parempi kuin AC 90 -johto jatkuvuuden ja sähköturvallisuuden maadoituksen ja sähköisen turvallisuuden vuoksi sen riippumattomasta maadoitusjohdosta . etenkin laajamittaisissa teollisuusalan sähköskenaarioissa, se voi paremmin täyttää korkeammat sähköturvallisuustason vaatimukset.
4.2 Lämpö suorituskyky
Nämä kaksi ovat suunnilleen samat nimellislämpötilassa (90 astetta C), mutta MC -kaapelit voivat valita korkean lämpötilankestävän 105 asteen C mallit erilaisten eristysmateriaalien mukaan, jotka sopivat korkeammille lämmönkuormitusalueille .
4.3 Mekaaniset ominaisuudet
MC -sähköjohto on varustettu metallisella panssarilla, jolla on voimakas iskunkestävyys ja sopii ympäristöihin, jotka vaativat paljaista johdotusta tai jotka voivat vaikuttaa ulkoiset voimat . AC 90 -kaapelit sopivat paremmin ympäristöihin, joissa on alhaisemmat mekaaniset suojausvaatimukset, kuten putkistot ja katot .}}}}}}
5, Asennusmenetelmä ja standardit eritelmät
5.1 Asennusmenetelmä
AC 90 -kaapeli: Käytetään yleisesti sisätiloissa altistuneessa asennuksessa ja asennuksessa ripustettuihin kattoihin, on kiinnitettävä erityistä huomiota maadoitusyhteyden jatkuvuuteen ja luotettavuuteen .
MC -kaapeli: Sopii erilaisiin asetusmenetelmiin, mukaan lukien paljaat asetukset, haudattua laskua, kierteitä putkien sisällä ja käyttävät rakennuksen ulkoseiniä, voimakkaasti joustavuudella .
5.2 Suoritusstandardit

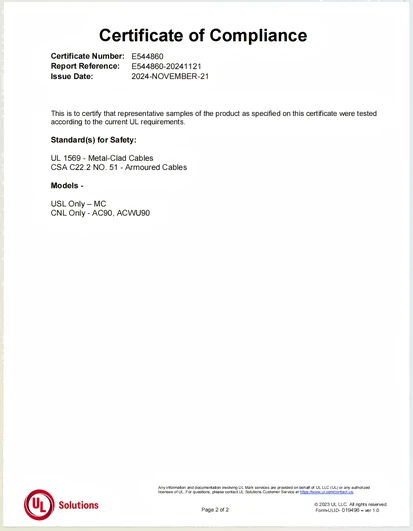

AC 90 -lanka: Yhteensä Kanadan standardin CSA C22.2 ei . 51;
MC -johdin: UL 1569: n, CSA C22 .} 2 ei . 230 kanssa, ja se noudattaa myös NEC (kansallista sähkökoodia) asetuksia luokan I ja II alueilla.
6, AC 90 -kaapelin ja MC -kaapelin käyttöympäristö ja tyypilliset sovellukset
| soveltamisympäristö | Suositeltu kaapelityyppi | Syy kuvaus |
| Ripustettu katto, kuiva alue | AC 90 -kaapeli | Alhaiset kustannukset, yksinkertainen rakenne ja helppo asennus |
| Teollisuusvalmistustyöpaja | MC -kaapeli | Maatuotulanka riippumaton, turvallinen ja luotettava, korroosionkestävä |
| Lääketieteellinen/koulu/laboratorio | MC -kaapeli | Vaatii korkean maadoituksen ja joustavan johdotuksen |
| Väliaikainen virranjohto | MC -kaapeli | Uudelleenkäytettävä ja erittäin kestävä mekaanisille vaurioille |
| Sisätilojen johdotus huoneistoilla tai kaupallisilla alueilla | AC 90 -kaapeli | Kohtuullinen kustannushallinta perustarpeiden perustarpeiden tyydyttämiseksi |
| Kostea tai kemiallinen ympäristö | MC -kaapeli | (Anti -korroosiomalli) Vaippa on resistentti kemialliselle korroosiolle ja sopii kosteisiin ja syövyttäviin alueisiin |
7, AC90 -langan edut ja haitat ja haitatMC Metal -verhottu kaapeli
Edut ja haitatAC 90 -kaapeli
etu:
Alhaiset kustannukset;
Panssarikerros tarjoaa tietyn mekaanisen suojan;
Helppo asennus;
Sopii kuivaan ympäristöön useimmissa kaupallisissa rakennuksissa .
Haitat:
Mikään itsenäinen maadoitusjohto, maadoitussuorituskyky riippuu panssariyhteydestä;
Ei sovellu kosteisiin tai paljaisiin ympäristöihin;
Maadoitus jatkuvuustestaus on monimutkainen .
Edut ja haitatMC -kaapeli
etu:
Sisältää riippumattomia maadoitusjohtimia, korkeaa turvallisuutta;
Joustava asennus ja vahva ympäristömuokkaus;
Voimakas vastus korroosiolle ja mekaaniselle iskulle;
Useiden sähkö- ja rakennuskoodien mukainen .
Haitat:
Korkeat kustannukset;
Paino on suhteellisen suuri, ja johdotukseen tarvitaan suurempi tukirakenne .
