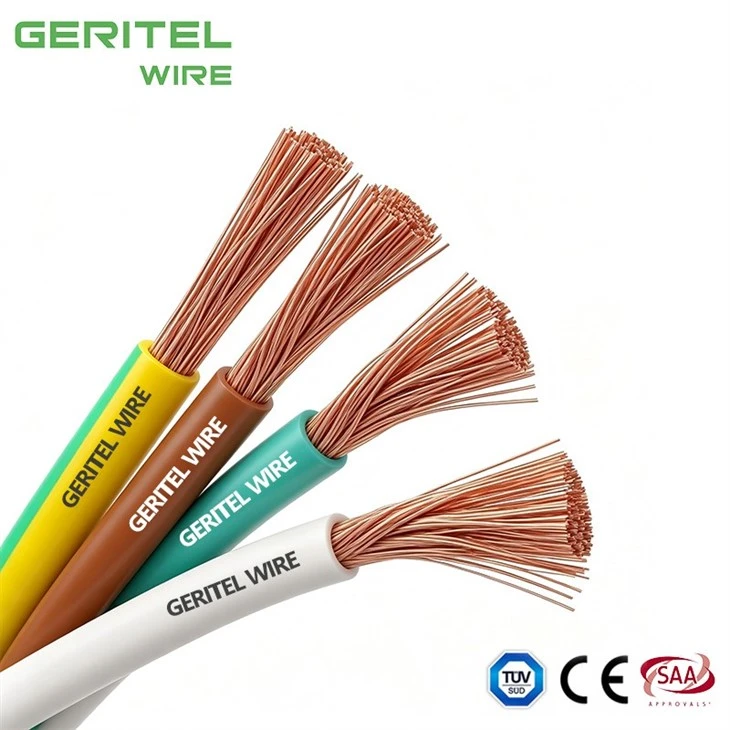

H05V-K 1.0mm2 wire

Luotettava EN 60228 joustava kuparijohdin OEM-paneeleille, ohjaimille ja liittimille

Tämä H05V-K-sivu keskittyy paneelilevyihin, ohjaimiin ja kiinteisiin suojattuihin laitteiden johdotukseen, ja se esittelee joustavan luokan 5 kuparijohtimen PVC-eristyksellä vaipattomana yksisydämisessä-johtimessa. Asiakkaat voivat etsiäH05V-K-paneelikaapeli, 300/500 V yksiytiminen lanka tai PVC-laitteiden lanka; nämä termit on yhdistetty yhteen teknisesti yhtenäiseen tuoteperheeseen. johdinrakenne on suunniteltu luokan 5 joustavuuden ympärille käytännöllistä asennusta varten. Käytön tulee tapahtua sopivissa suojatuissa sisäisissä tai kiinteissä johdotusolosuhteissa. GERITEL WIRE tukee OEM-tilausten väri-, merkintä-, kelapakkaus- ja vienti{6}}asiakirjojen vaatimuksia. Kelan pituudesta ja pakkauksesta voidaan keskustella toistuvien kokoonpano- ja ostojaksojen mukaan.

TUOTTEEN TEKNISET TIEDOT

H05V-K 1.0 mm² flexible wire

Sovellukset

PVC-paneelijohdotus käytettäväksi tehokytkinlaitteiden kytkin-, rele- ja instrumentointipaneeleissa sekä tarkoituksiin, kuten tasasuuntauslaitteiden sisäisiin liittimiin, moottorin käynnistimiin ja ohjaimiin.

TEKNISET TIEDOT
Jänniteluokitus Uo/U	H05V-K:300/500V H07V-K:450/750V
Lämpötilaluokitus	Korjattu: -30 astetta +70 asteeseen Taipunut: -5 astetta +70 asteeseen
Pienin taivutussäde	Kiinteä: 6 x kokonaishalkaisija
Kapellimestari	Luokan 5 joustava kuparijohdin
Eristys	PVC (polyvinyylikloridi)
Eristyksen väri	Punainen, Musta, Sininen, Oranssi, Keltainen, Valkoinen, Vihreä/keltainen, Violetti, Vaaleanpunainen, Harmaa, Ruskea
STANDARDIT	EN 50525-2-31, EN 60228 Palonestoaine standardin IEC/EN 60332-1-2 mukaan UV-kestävä

MITAT

NIMEALLINEN POIKKEILUALA mm²

	NIMIALLINEN KOKONAISHALKAISIJA mm²	NIMELLINEN PAINO kg/km
	NIMIALLINEN KOKONAISHALKAISIJA mm²	NIMELLINEN PAINO kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

JOHTAISET

NIMIRASTI OSAAL ALUE mm²	MAKSIMIHALKAISIJA JOHTOJEN JOHTIMESSA mm	JOHDENTEEN MAKSIMI VASTUS 20 asteessa ohmia/km
NIMIRASTI OSAAL ALUE mm²	MAKSIMIHALKAISIJA JOHTOJEN JOHTIMESSA mm	Tavalliset johdot
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

SÄHKÖISET OMINAISUUDET

NIMIALLINEN RISTI ALUE mm²	VERTAILUMENETELMÄ A (SULJETTU JOHTAVA TERMISESTI ERISTYSSEINÄ ETC) Amps		VERTAILUMENETELMÄ B (SULJETTU JOHTOON SEINÄSSÄ TAI SISÄÄN TRUNKING ETC) Amps		VERTAILUMENETELMÄ C (CLIPPED DIRECT) Amps		VERTAILUMENETELMÄ F (VAPAA ILMA TAI PERFOROITETTU KAAPELIKOHTO JNE VAAKA- TAI PYSTYVÄLINEISSÄ jne.) Amps
							Koskettava			Erottuna yksi halkaisija
							Koskettava			2 kaapelia yksi-vaiheinen AC tai tasavirta tai 3 kaapelia kolmivaiheinen-vaihtovirta
	2 kaapelia Yksi{0}}vaihe ACor DC	3 tai 4 kaapelia Kolmi-vaihe AC	2 kaapelia Yksi{0}}vaihe ACor DC	3 tai 4 kaapelia Kolmi-vaihe AC	2 kaapelia Yksi{0}}vaihe AC tai DC	3 tai 4Kaapelit Kolme-Vaihe AC	2 Kaapelit Yksivaiheinen AC tai DCtasainen	3 Kaapelit Kolmi-vaihe ACflat	3 kaapelia Kolmi-vaihe ACtrefoil	Vaakasuora	Pystysuora
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

SERTIFIKAATIOT

H05V-K 1x1 mm² flexible cable

H05V-K 1 x 1 mm² single core wire

PAKKAUS

Rullaa

Muovinen kela

Pieni puinen kela

SOVELLUS

Teollinen ohjauspaneeli

Uusiutuvan energian sähköliitäntä

Kytkintaulun johdotus

CASE

Adelaiden lentokentän puhelinvaihdepäivitys

H05V-K 1mm² Class 5 flexible copper wire

Teollisuuden pääkytkintaulun virranjakelu

Pääkytkintaulun joustavan kaapelin vaihto

MIKSI VALITSE MEIDÄT

30Vuosien kokemus
yhden pysähdyksen{0}}palvelussa

Dongguan Greater Wire & Cable Co., Ltd. on ammattimainen suunnitteluluokan-kaapeleiden valmistaja Kiinassa, joka toimittaa sertifioituja sähkökaapeliratkaisuja rakennus-, teollisuus-, kaivos-, energia- ja infrastruktuuriprojekteihin maailmanlaajuisesti.

30 000 m²:n tehtaalla, 30 tuotantolinjalla, kokeneilla insinööreillä ja tiukalla laadunvalvontatiimillä tarjoamme luotettavia, jäljitettäviä ja vaatimustenmukaisia kaapelituotteita kansainvälisiin suunnittelusovelluksiin. Tuotteitamme tukevat sertifikaatit, kuten SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS ja ISO.

Olemme sitoutuneet turvallisuuteen, laatuun, läpinäkyvyyteen ja{0}}pitkän aikavälin kumppanuuteen. Raaka-aineiden tarkastuksesta valmiin tuotteen testaukseen, jokaista erää valvotaan huolellisesti, jotta varmistetaan vakaa suorituskyky ja luotettava projektikäyttö.

Parempi kaapeli - Sertifioitu laatu. Luotettava tarjonta. Tekninen arvo.

15K

Valmiit Projektit

150+

ammattitaitoinen henkilökunta

15K

iloisia asiakkaita

92+

palkinnot & sertifikaatit

KASVILAITTEET

MAAILMANLAAJUISET SERTIFIKAATIOT

H05V-K 1 mm² 100m coil

ASIAKASKUVAT

H05V-K 1.0mm2 per metre

KANSAINVÄLINEN KULJETUS

Merirahti

Tarjoamme luotettavia merirahtiratkaisuja suurille-volyymitilauksille. Tuotteesi on pakattu turvallisesti ja lähetetty konteissa, mikä varmistaa kustannustehokkaan toimituksen satamiin ympäri maailmaa.

Lentorahti

Nopeamman toimituksen takaamiseksi lentorahtipalvelumme varmistaa, että tuotteesi saapuvat nopeasti kansainvälisiin kohteisiin huolellisella käsittelyllä ja täydellisellä seurannalla matkan varrella.

International Express

Tarvitsetko kiireellisiä toimituksia? Kansainvälinen pikapalvelumme toimittaa pienet ja keskikokoiset tilaukset tehokkaasti tarjoamalla ovelta{0}}ovelle{1}}palvelua ja reaaliaikaista-seurantaa mielenrauhan takaamiseksi.

YHTEISTYÖKUMPPANI

Etsimme yhteistyökumppania laajentamaan toimintaamme.

Miten tehdä yhteistyötä kanssamme?

Kerro vain tarpeitasi, vastaanota ammattimainen ratkaisumme, vahvista näytteitä ja nauti nopeasta, luotettavasta tuotannosta ja maailmanlaajuisesta toimituksesta - kanssamme työskenteleminen on niin helppoa.

Osoitteemme

Building 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdongin maakunta, Kiina

Puhelinnumero

+86 136 6257 9592

+86 135 1078 4550

Sähköposti-

manager01@greaterwire.com

FAQ

Onko H05V-K:lla jännitteen-pudotuskaavio?

Ostajien tulisi käsitellä tätä valintakysymyksenä mieluummin kyllä/ei-markkinointiväitteenä. Asiaankuuluva hakutermi on H05V-K jännitehäviö. Jännitehäviö lasketaan johtimen resistanssista, virrasta, pituudesta ja piirijärjestelystä; se ei ole mallin nimen yksittäinen kiinteä ominaisuus. Jos käytät pitkiä sisäisiä ajoja tai herkkiä kontrolleja, tarkista todellinen pituus ja kuorma sen sijaan, että luottaisit pelkästään kokoon. Toistuvassa paneelituotannossa GERITEL WIRE voi keskustella yhtenäisestä värikoodauksesta, painamisesta ja pakkaamisesta työpajan käsittelyn yksinkertaistamiseksi.

Voinko valita H05V-K vain watin mukaan?

Kyllä, kun asennusolosuhteet vastaavat H05V-K-mallia. Asiaankuuluva hakutermi on H05V-K langan mitoitus. Ei. Johtojen valinnassa tulee ottaa huomioon virta, jännite, pituus, asennustapa, ympäristön lämpötila, ryhmittely, liitinten nimellisarvo ja säädösten vaatimukset. GERITEL WIRE suosittelee piirien parametrien vahvistamista ennen tehon muuntamista johtimen kooksi. GERITEL WIRE voi toimittaa soveltuvan tietolomakkeen ja saatavilla olevat vaatimustenmukaisuusasiakirjat tarkalleen tilattua rakennetta varten ostajan arvioitavaksi.

Mitä johdinluokkaa H05V-K käyttää?

Tärkeintä on erottaa vakiokaapelin ominaisuus lopullisesta asennussäännöstä. Asiaankuuluva hakutermi onLuokka 5 H05V-K johto. Standardi H05V-K käyttää hieno-johtimista, luokan 5 kuparijohdinta IEC 60228:n mukaisesti, mikä tarjoaa odotetun joustavuuden paneelien ja laitteiden johdotuksessa. Tarkista nauhan tarkka rakenne lopullisesta tietolomakkeesta, jos terminaalilla on erityisiä säikeitä koskevia vaatimuksia. Jos projektissa on erityisiä asennusolosuhteita, GERITEL WIRE voi auttaa tunnistamaan, onko standardi H05V-K sopiva vai jokin muu kaapelityyppi turvallisempi.

Onko johdin H05V-K puhdasta kuparia?

Useimmille ostajille tähän kysymykseen vastataan parhaiten jännitteen, johdinluokan ja asennustavan perusteella. Asiaankuuluva hakutermi on kupari-H05V-K-lanka. Hyvämaineisissa H05V{5}}K-rakenteissa käytetään kuparijohtimia; valmistajan tiedot määrittelevät yleensä paljaat kuparinauhat. Pyydä ostoa varten johdinmateriaalia ja resistanssitietoja sen sijaan, että hyväksyisit CCA:n vastaavana. GERITEL WIRE keskittyy selkeään spesifikaatiovahvistukseen ennen massatuotantoa, erityisesti jännitteen, poikkileikkauksen, värin ja sertifiointialueen osalta.
