6,35/11Kv 3-johtiminen kuparikeskijännitekaapeli

3-napaisen alumiinijohtimisen keskijännitekaapelin eristemateriaalilla on korkea lämpötilankesto ja se voi toimia vakaasti korkeissa lämpötiloissa. Sen suunnittelulämpötila-alue on yleensä -25 - +90 astetta, mikä sopii käytettäväksi äärimmäisissä lämpötiloissa. Korkean lämpötilan kestävyys varmistaa, että kaapelin eristys ei vanhene tai suorituskyky heikkene korkeissa lämpökuormissa, mikä parantaa laitteen turvallisuutta ja luotettavuutta.

Min. asennuslämpötila: 0 astetta

Käyttölämpötila: -25 astetta +90 asteeseen

Sovellus

Keskijännitekaapelilla on sähkömagneettisia häiriöitä ja palonkestävyysominaisuuksia, ja se soveltuu käytettäväksi rautatiejärjestelmissä junien ja opastinlaitteiden voimanlähteenä, mikä varmistaa rautatiejärjestelmien turvallisen ja tehokkaan toiminnan.

Ominaisuus

• Johdin: Säikeinen tiivistetty pyöreä kuparijohdin standardin AS/NZS 1125 mukaan

• Conductor Screen: suulakepuristettu puolijohtava seos

• Eristys: XLPE

• Insulation Screen: Suulakepuristettu puolijohtava seos

• Pitkittäinen vedenesto: Vettä estävä teippi kuparinäytön alla (valinnainen)

• Metallinen eristyssuoja: Kuparilankaverkko + kierteisesti levitetty kuparinauha (E/F-virtakapasiteetti – Vaatimuksen mukaan)

• sideteippi/vaippa koottujen ytimien päälle

• Metallinen vaippa: lyijyseos (valinnainen)

• Ulkovaippa: suulakepuristettu polyvinyylikloridi, väri: musta

• Suojaus hyönteisiltä: polyamidi-nailon (valinnainen)

(Vaihtoehtoinen vaippa: PVC+HDPE-komposiittisuojus tai PVC + Nylon + HDPE (komposiittisuojus, jolla on termiitin vastaisia ominaisuuksia) tai LSZH-ulkovaippa, ja parametrit muuttuvat vastaavasti)

Sertifiointi

3-ytiminen kuparikeskijännitekaapeli on SAA-sertifioitu ja sillä on paloa hidastavia, palonkestäviä, kemiallisia korroosionkestäviä ja muita ominaisuuksia. Sitä voidaan käyttää turvallisesti kemiantehtaissa ja teollisuusympäristöissä kaapelin virransyötön jatkuvuuden varmistamiseksi.

Paketti

sta power cable package

Tehdas

Kaapelimme ja johtomme ovat läpäisseet SAA-, UL-, TUV-, CE- ja muut standardisertifikaatit. Tuotteemme ovat saavuttaneet valtavan vetovoiman kansainvälisillä markkinoilla, ja niitä viedään usein alueille, kuten Kaakkois-Aasiaan, Australiaan, Lähi-itään, Afrikkaan, Amerikkaan, ja Euroopassa, myynti kattaa yli 400 kaupunkia kotimaassa ja ulkomailla.Greater Wire Company on kehittänyt vahvan tiimin, joka kattaa tutkimuksen ja kehityksen, teknisen asiantuntemuksen, myynnin, tuotanto ja laaduntarkastus, joka varmistaa, että johtojen ja kaapelien suunnittelusta projektin toteutukseen, voimme tarjota ammattimaisia ja laadukkaita palveluita, jotka täyttävät asiakkaiden erilaiset tarpeet erinomaisella laadulla. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt Greater Wirestä luotettava kumppani maailmanlaajuiselle lanka- ja kaapeliteollisuudelle.

Asia

Company cases

Kumppani

greater wire Partner

UKK

K: Kuinka käsitellä kaapeliliittimiä?

V: Kaapeliliitoksia käsiteltäessä on varmistettava turvallisuus ja luotettavuus kaapelin normaalin toiminnan ylläpitämiseksi ja vikojen estämiseksi.
1. Valitse sopivat saumamateriaalit. Valitse sopivat liitosmateriaalit ja -sarjat kaapelityypin, jännitetason ja käyttöympäristön mukaan. Keskijännitekaapeleissa käytetään yleensä kylmäkutiste- tai lämpökutisteliitoksia.
2. Varmista, että kaapeli on täysin jännitteetön, suorita tarvittavat jännitetestit ja vältä jännitteistä työtä. Valmistele sopivat kuorintatyökalut, eristenauhat, johtavat liimat ja liitossarjat turvallisen ja tehokkaan rakentamisen varmistamiseksi.
3. Kuori kaapeli. Käytä ammattimaisia kuorintatyökaluja liitoksen suunnitteluvaatimusten mukaisesti kuorimaan huolellisesti kaapelin ulkovaippa, suojakerros, eristekerros ja puolijohtava kerros.
4. Liitä johtimet. Käytä sopivia puristus- tai hitsausmenetelmiä johtimien liittämiseen varmistaaksesi johtimien virranjohtavuuden.
5. Asenna liitosholkki. Laita eristysputki tai eristysmateriaali kerros kerrokselta liitoksen tyypin mukaan johdinliitoksen päälle varmistaaksesi liitoksen eristyksen.
6. Tiivistys ja vedeneristys. Käytä vedenpitävää tiivisteteippiä tai erityisiä liitostiivisteitä saumaosan tiivistämiseen, jotta kosteus, kosteus tai muut ulkoiset epäpuhtaudet eivät pääse tunkeutumaan saumaan.
7. Kun liitin on asennettu, suorita sähkötestit, kuten eristysresistanssitesti, kestojännitetesti ja jatkuvuustesti varmistaaksesi, että liitin on normaali ja toimii hyvin.
8. Kirjaa muistiin liittimen asennuspäivämäärä, sijainti ja liittimen tyyppi ja kiinnitä pysyvät merkit liittimen sijainnin tunnistamisen helpottamiseksi tulevan huollon aikana.
9. Tarkista tarkastuksen ja huollon jälkeen säännöllisesti liittimen tila, erityisesti äärimmäisissä lämpötiloissa tai kosteissa ympäristöissä, jotta vältytään vanhenemiselta, löystymiseltä tai muilta vaurioilta.

K: Oletko valmistaja tai kauppayhtiö?

V: Olemme ammattimainen valmistaja, joka tarjoaa täyden hallinnan tilauksestasi alusta loppuun. Alkusuunnittelusta lopulliseen toimitukseen varmistamme, että jokainen vaihe täyttää korkeimmat standardit.

K: Kuinka saan näytteen?

V: Kyllä, voimme tarjota sinulle ilmaisia näytteitä testausta varten, sinun on maksettava vain toimitusmaksu.

Suositut Tagit: 6,35/11kv 3-ytiminen kuparikeskijännitekaapeli, Kiina 6,35/11kv 3-ytiminen kuparikeskijännitekaapelin valmistajat, toimittajat, tehdas

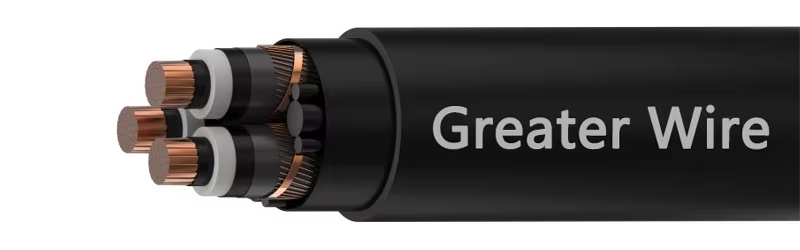

3C copper MV Cable

3C copper MV power Cable

Nro / ytimet	Core Cross poikkileikkaus Alue	Nimellinen halkaisija
Nro / ytimet	Core Cross poikkileikkaus Alue	Alla metallinen näyttö	Under metallinen näyttö	Kaiken kaikkiaan
Ei.	mm2	mm	mm	mm
3	16	14.7	16.2	39.0
3	25	15.9	17.4	42.0
3	35	16.9	18.4	44.0
3	50	18	19.5	47.0
3	70	19.7	21.2	51.0
3	95	21.2	22.7	54.0
3	120	22.8	24.3	58.0
3	150	24.2	25.7	61.0
3	185	25.9	27.4	65.0
3	240	28.2	29.7	70.0
3	300	30.2	31.7	75.0
3	400	33	34.5	81.0
3	500	36.4	37.9	89.0

• Yllä mainitut parametrit perustuvat kuparisuojan 3k A/s maasulkuvirtakapasiteettiin

SÄHKÖISET OMINAISUUDET:

ytimien lukumäärä	Ydin Poikkileikkauspinta-ala	Max. Tasavirtavastus 20˚C:ssa	Max. AC vastus 90 ˚C	Noin Kapasitanssi	Noin Induktanssi	Noin Reaktanssi	Jatkuva nykyinen luokitus
ytimien lukumäärä	Ydin Poikkileikkauspinta-ala	Max. Tasavirtavastus 20˚C:ssa	Max. AC vastus 90 ˚C	Noin Kapasitanssi	Noin Induktanssi	Noin Reaktanssi	Haudattu direet maahan	Haudatussa kanavassa	Ilmassa
Ei.	mm2	Ω/km	Ω/km	µF/km	mH/km	Ω/km	Ampeeria
3	16	1.15	1.446	0.18	0.637	0.200	101	87	109
3	25	0.727	0.927	0.2	0.605	0.190	129	112	142
3	35	0.524	0.668	0.22	0.583	0.183	153	133	170
3	50	0.387	0.494	0.25	0.565	0.177	181	158	204
3	70	0.268	0.342	0.28	0.533	0.168	221	193	253
3	95	0.193	0.247	0.31	0.518	0.163	262	231	304
3	120	0.153	0.196	0.35	0.501	0.157	298	264	351
3	150	0.124	0.159	0.38	0.491	0.154	334	297	398
3	185	0.0991	0.127	0.41	0.481	0.151	377	336	455
3	240	0.0754	0.097	0.46	0.469	0.147	434	390	531
3	300	0.0601	0.078	0.5	0.459	0.144	489	441	606
3	400	0.047	0.062	0.56	0.450	0.141	553	501	696
3	500	0.0366	0.049	0.63	0.440	0.138	632	574	800

*: Nykyiset luokitukset perustuvat IEC {{0}} ja IEC 60287, Max. Johtimen lämpötila 90 astetta, ympäristön lämpötila 30 astetta ilmassa / 20 astetta maassa, maaperän lämpöresistanssi 1,5 km/W ja savikanavien 1,2 km/W ja asennussyvyys 0,8 m.

Nykyiset arvoa vähentävät tekijät muille kuin 30 asteen ympäristön lämpötilalle.

20	25	35	40	45	50	55	60
1.08	1.04	0.96	0.91	0.87	0.82	0.76	0.71

Nykyiset arvoa vähentävät tekijät muille kuin 20 asteen maanlämpötilalle.

10	15	25	30	35	40	45	50
1.07	1.04	0.96	0.93	0.89	0.85	0.80	0.76

ytimien lukumäärä	Ydin Poikkileikkauspinta-ala	Max. vetämällä jännitystä johtimesta	Latausvirta vaiheittain	Nollasekvenssiimpedanssi	Sähköinen jännitys johtimen näytössä	Vaihejohtimen oikosulkuluokitus
Ei.	MM²	Kn	ampeeria/km	Ohmia/km	kV/mm	kA, I sek
3	16	1.12	0.36	2.63	2.8	2.3
3	25	1.75	0.4	2.09	2.7	3.6
3	35	2.45	0.44	1.83	2.6	5.0
3	50	3.5	0.5	1.65	2.5	7.2
3	70	4.9	0.56	1.50	2.4	10.0
3	95	6.65	0.62	1.41	2.3	13.6
3	120	8.4	0.7	1.36	2.3	17.1
3	150	10.5	0.76	1.32	2.3	21.4
3	185	12.95	0.82	1.29	2.2	26.4
3	240	16.8	0.92	1.26	2.2	34.3
3	300	21	1	1.24	2.2	42.8
3	400	28	1.12	1.22	2.1	56.9
3	500	35	1.26	1.21	2.1	71.5
